Модель двигателя: ЯМЗ 8501.10 / Cummins QSZ13
Мощность номинальная, кВт (л.с.): 324 (440,6) / 396 (538)
Мощность эксплуатационная, кВт (л.с.): 298 (405) / 360 (490)
Эксплуатационная масса, т: от 63 до 64,8 / от 64 до 67,3
Максимальная грузоподъемность по устойчивости, т: 51 (плечо 2,5 м), 107 (плечо 1,22 м)
Рабочая грузоподъемность, т:43,6(плечо 2,5 м), 71,4 (плечо 1,22 м)
Длина стрелы: 8,9 м
Технические характеристики указаны справочно, для их уточнения необходимо обратиться к сотруднику компании

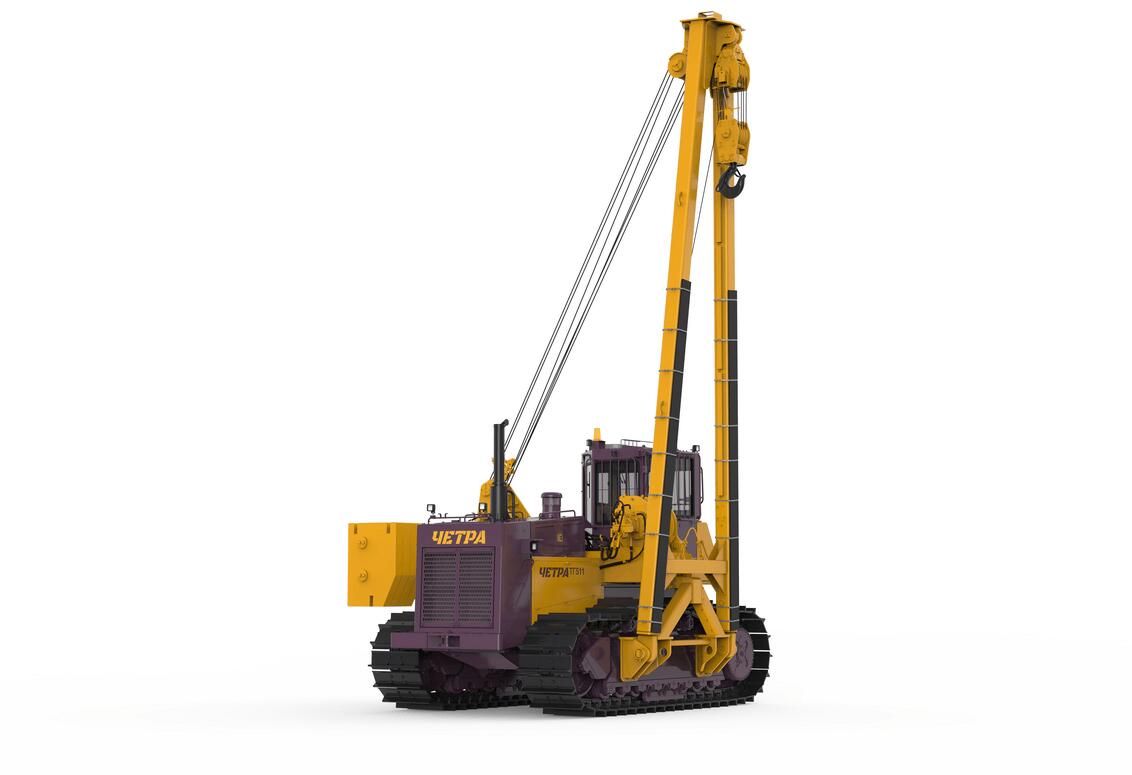

Трубоукладчик для тех, кому нужна современная машина с максимальной грузоподъемностью. Может применяться для работы с трубами диаметром от 900 до 1420 мм. Управление машиной полностью электронное. Для управления грузоподъемным оборудованием и движением трубоукладчика применен электрогидравлический тип управления.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | ТГ511Я | ТГ511К1 | ||
| Тип | Гусеничный | |||
| Двигатель, марка | ЯМЗ 8501.10 | Cummins QSZ13 | ||
| Номинальная мощность, кВт (л.с.) | 324 (440,6) | 396 (538) | ||
| Эксплуатационная мощность, кВт (л.с.) | 298 (405) | 360 (490) | ||
| Рабочий объем двигателя, л | 25,9 | 13 | ||
| Удельный расход топлива при эксплуатационной мощности, г/кВт.ч. (г/л.с.ч), не более | 229 (168) | 209 (154) | ||
| Трансмиссия, тип | гидромеханическая | |||
| Скорость холостого хода трактора, км/ч, по передачам вперед/назад, не менее | ||||
| I передача | 4 / 5 | 4,2 / 5,1 | ||
| II передача | 7,2 / 8,7 | 7,7 / 9,2 | ||
| III передача | 11,8 / 13,9 | 12,7 / 15,1 | ||
| Ходовая часть | Ходовая система состоит из двух гусеничных тележек с жесткой подвеской | |||
| Число опорных катков (с каждой стороны) | 8 | |||
| Число поддерживающих катков (с каждой стороны) | 2 | |||
| Гусеницы | сборные с одним грунтозацепом | |||
| Высота грунтозацепов, мм | 90 | |||
| Ширина башмака (левая / правая гусеница), мм | 1000 / 800 | |||
| Дорожный просвет, мм, не менее | 658 | |||
| Колея трактора, мм, не менее | 2 600 | |||
| База, мм | 4 150 | |||
| Площадь опорной поверхности, кв.м. | 7,65 | |||
| Давление на грунт, кгс/кв.см., не более | 1,16 | |||
| Топливный бак, л | 850 | |||
| Максимальная грузоподъемность при откинутом противовесе, т (на вылете стрелы 1,22 м / 2,5 м) Рабочая грузоподъемность при откинутом противовесе, т (на вылете стрелы 1,22 м / 2,5 м) | 107 / 51 71,4 / 43,6 | |||
| Стрела | ||||
| Тип | коробчатого сечения и имеет А-образную форму | |||
| Длина, м | 8,9 | |||
| Масса, кг. | 2 508 | |||
| Лебедка | ||||
| Тип передач | двухступенчатый планетарный редуктор | |||
| Скорость подъема (опускания) крюка, м/мин | 4,5-16 | |||
| Диаметр каната лебедки, мм | 21 | |||
| Длина каната лебедки (грузовой/стреловой), м: | ||||
| стандартная стрела (8,9 м) | 100 / 82 | |||
| Габаритные размеры трубоукладчика с придвинутым противовесом и максимально поднятой стрелой, не более мм: | ||||
| длина, мм | 6 134 | 7 020 | ||
| ширина, мм | 5 968 | 5 700 | ||
| высота (стрела 7 / 9 м), мм | 10 194 | 10 320 | ||
| Эксплуатационная масса, не более, т | 64,8 | 67,3 | ||
[IMG id="1002467453"]
УСТАНАВЛИВАЕМОЕ ОБОРУДОВАНИЕ
Навесное оборудование
- Стрела стандартная - длина 8,9 м
- Опора стрелы
- Лебедка
Исполнение ходовой части Ширина башмака гусеницы, мм
- Стандартная (левая /правая гусеница) 1000 / 800
Опционально устанавливаемое оборудование
- Система автоматического пожаротушения
- Система автоматической смазки
- Система видеообзора
- Автоматическая система управления горно-транспортным комплексом АСУ ГТК "Карьер"
- Искрогаситель
- Светодиодные фары
- Радиостанция
- Система быстрой заправки топливом
Все остальные опции по дополнительному заказу
Стандартная комплектация
- Двойной стеклопакет кабины
- Система спутникового мониторинга ГЛОНАСС/GPS
- Защитные решетки кабины
- Зависимый и независимый отопитель кабины
- Система предпускового подогрева двигателя
- Температурное исполнение -50С +40С
- Аудиосистема
- Автоматический звуковой сигнал заднего хода
- Звуковой сигнал переднего хода
- Боковые зеркала заднего вида
- Сиденье с микроподрессовыванием и пневмоподвеской
- Кондиционер
