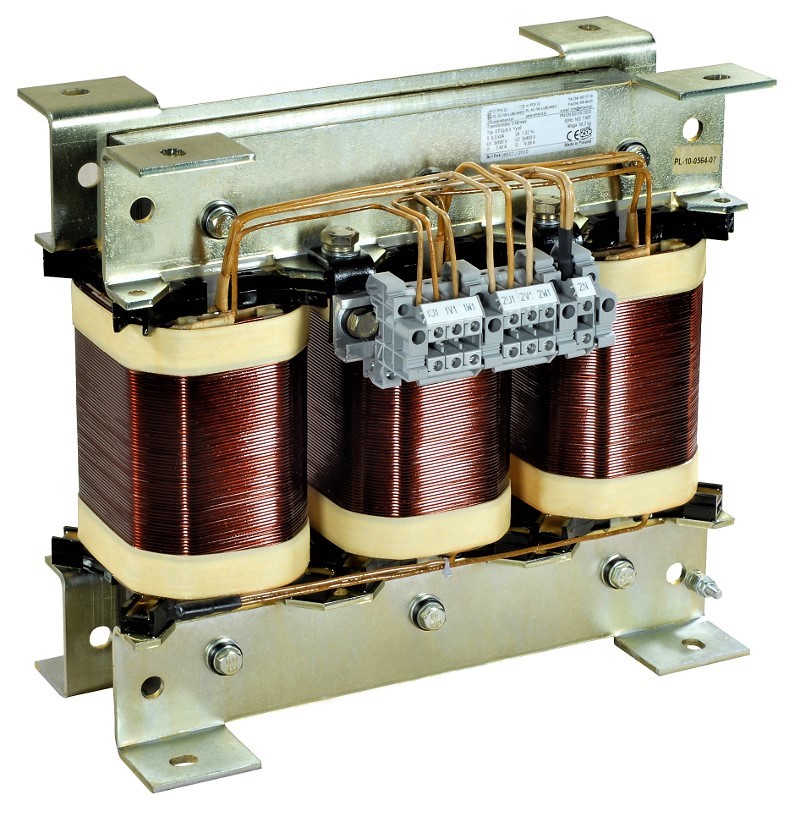

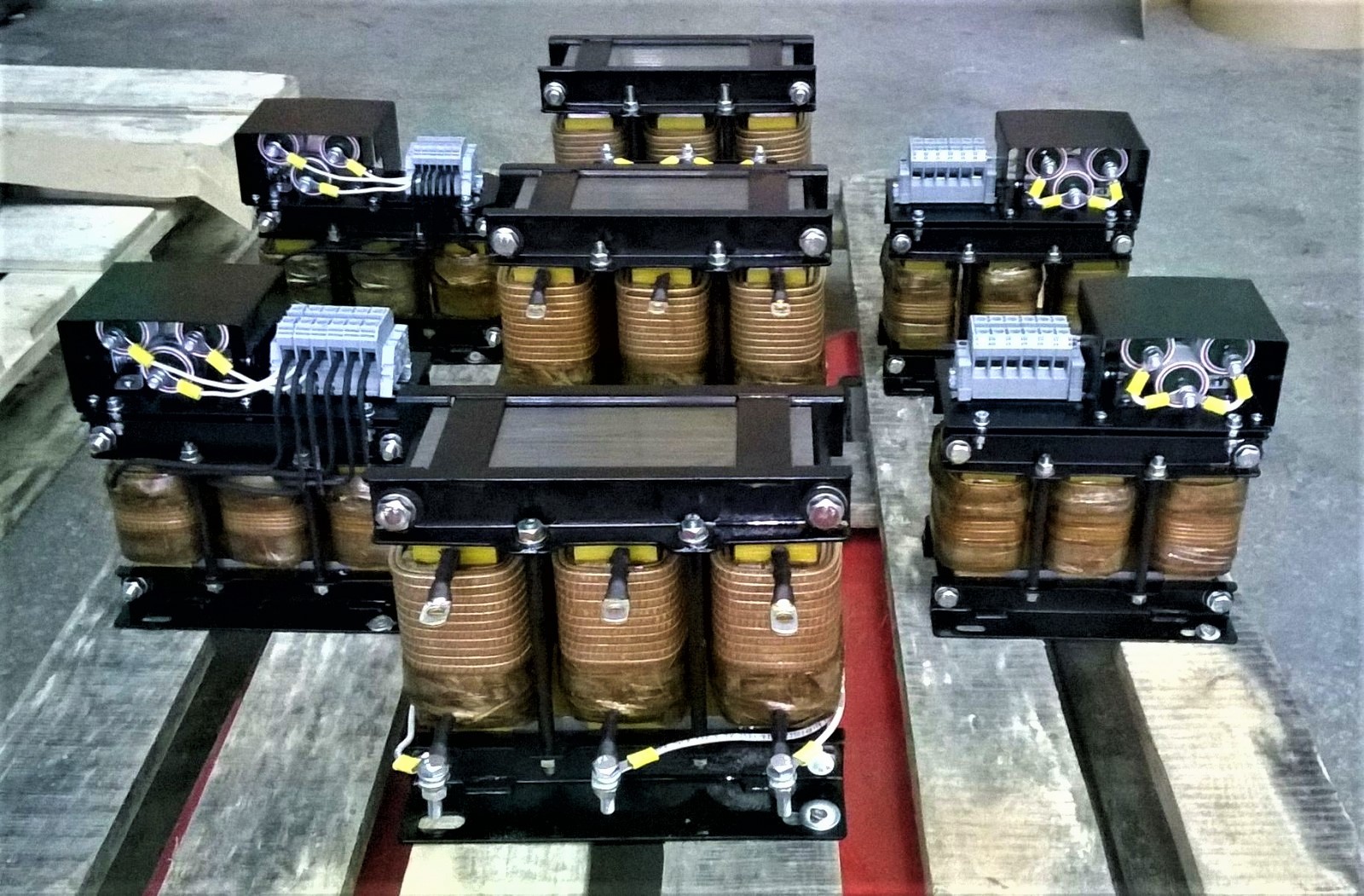

Трехфазные трансформаторы напряжения типа НТС - 0,4/100кВА - 380(220) / 220; 127; 42; 36; 24;12В У2
Принимаем заявки на электронную почту info@pairon.tech
Изготавливаем трансформаторы с нестандартными значениями мощности, напряжения или габаритных размеров.
Срок изготовления любых трансформаторов до 10 рабочих дней
Трансформатор напряжения типа НТС, трехфазный, сухой, защищенный, разделительный для преобразования переменного напряжения сети 380В(220В) в переменное напряжение (220 В; 127 В; 42 В; 36 В; 24 В и прочих).
Трансформатор напряжения работает в следующих условиях:
- рабочее значение температуры воздуха при эксплуатации от-45°С до +45°С;
- относительная влажность воздуха не более 80 при +15°С;
- высота над уровнем моря не более 1000м.
Климатическое исполнение У (УХЛ), категория 2 по ГОСТ15150.
Степень защиты трансформатора IР21 по ГОСТ 14254-96.
Класс защиты трансформатора 1 по ГОСТ 12.2.007.0-75.
Класс нагревостойкости - B(130ºC) - стандартно до 5 кВА, F(155ºC) - стандартно выше 5 кВА
Изделие предназначено для подключения только к промышленным сетям. Подключение к сетям бытовых помещений не допускается.
Охлаждение - естественная циркуляция.
Трансформатор напряжения представляет собой переносную установку в однокорпусном исполнении с естественной вентиляцией.
Трансформатор трехфазный с магнитопроводом стержневого типа. Обмотки каждой фазы имеют по две катушки первичную и вторичную, изолированы стеклопластиком и пропитаны электротехническим лаком.
Подключение сетевых и сварочных проводов к трансформатору осуществляется через клеммы, расположенные на боковых стенках трансформатора.
Для удобства перемещения трансформатор снабжен двумя ручками, расположенными на крышке кожуха.
Технические данные
| Исполнение: | трансформаторы изготавливаются согласно требованиям нормы: EN/IEC 61558-2-6 ТУ 3411-025-12353442-16 и признан годным для эксплуатации. Сертификат соответствия ТС № RU С –RU.АВ24.В.03851 |
| Класс изоляции: | B(130ºC) - стандартно до 5 кВА, F(155ºC) - стандартно выше 5 кВА |
| Климатическое исполнение / окружающей среды: | У (УХЛ), категория 2 по ГОСТ15150. C1/E0 - материковое исполнение, C2/E1 - морское исполнение |
| Температура окружающей среды: | от-45°С до +45°С |
| Степень защиты: | IP 00, 21, 23, 44 по ГОСТ 14254-96 |
| Класс защиты: | 1 по ГОСТ 12.2.007.0-75. |
| Частота: | 50/60 Гц |
| Схема соединений: | стандартно, подробнее читать тут |
| Первичное напряжение: | до 1000 В |
| Вторичное напряжение: | до 220 В |
| Токовые клеммы: | токовые клеммы номинального сечения от 4 мм2 до 150 мм2 либо медные шины |
| Крепеж: | с помощью уголков |
Технический чертеж
| Исполнение A для мощности ниже 6,3 кВА |
| Исполнение B для мощности 6,3 кВА и выше |
Таблица размеров
Технические параметры трансформаторов безопасного напряжения типа НТС
Тип трансформатораМощность [кВА] L [мм] B [мм] H [мм] d [мм] e [мм] f [мм] Масса [кг]Исполнение
| НТС - 0,15 | 0,15 | 125 | 71 | 140 | 100 | 55 | 5 x 8 | 2,6 | A |
| НТС - 0,3 | 0,3 | 155 | 91 | 156 | 130 | 71 | 8 x 12 | 5,1 | A |
| НТС - 0,5 | 0,5 | 195 | 102 | 185 | 173 | 82 | 8 x 11 | 7,5 | A |
| НТС - 0,63 | 0,63 | 195 | 112 | 185 | 173 | 92 | 8 x 11 | 9,5 | A |
| НТС - 0,8 | 0,8 | 195 | 112 | 185 | 173 | 92 | 8 x 11 | 10,5 | A |
| НТС - 1,0 | 1,0 | 210 | 105 | 200 | 173 | 85 | 8 x 11 | 12 | A |
| НТС - 1,5 | 1,5 | 240 | 131 | 226 | 198 | 105 | 11 x 15 | 16 | A |
| НТС - 2,0 | 2,0 | 240 | 146 | 226 | 198 | 120 | 11 x 15 | 22 | A |
| НТС - 2,5 | 2,5 | 261 | 140 | 239 | 198 | 114 | 11 x 15 | 26 | A |
| НТС - 3,0 | 3,0 | 300 | 152 | 274 | 240 | 122 | 11 x 15 | 30 | A |
| НТС - 4,0 | 4,0 | 300 | 165 | 274 | 240 | 135 | 11 x 15 | 38 | A |
| НТС - 5,0 | 5,0 | 300 | 192 | 274 | 240 | 160 | 11 x 15 | 49 | A |
| НТС - 6,3 | 6,3 | 360 | 230 | 365 | 310 | 125 | 11 x 15 | 47 | B |
| НТС - 7,5 | 7,5 | 360 | 237 | 365 | 310 | 132 | 11 x 15 | 54 | B |
| НТС - 8,0 | 8,0 | 360 | 247 | 365 | 310 | 142 | 11 x 15 | 60 | B |
| НТС - 10,0 | 10,0 | 360 | 270 | 365 | 310 | 162 | 11 x 15 | 71 | B |
| НТС - 12,5 | 12,5 | 420 | 255 | 425 | 370 | 158 | 11 x 15 | 82 | B |
| НТС - 15,0 | 15,0 | 420 | 265 | 425 | 370 | 168 | 11 x 15 | 91 | B |
| НТС - 16,0 | 16,0 | 420 | 265 | 425 | 370 | 168 | 11 x 15 | 92 | B |
| НТС - 20,0 | 20,0 | 360 | 280 | 430 | 340 | 180 | 11 x 15 | 110 | B |
| НТС - 25,0 | 25,0 | 360 | 300 | 430 | 340 | 180 | 11 x 15 | 115 | B |
| НТС - 30,5 | 30,5 | 480 | 320 | 500 | 460 | 200 | 11 x 15 | 140 | B |
| НТС - 40,0 | 40,0 | 580 | 340 | 620 | 560 | 250 | 11 x 15 | 160 | B |
| НТС - 50,0 | 50,0 | 580 | 365 | 620 | 560 | 250 | 11 x 15 | 200 | B |
*) - для трансформаторов в климатическом/окружающей среды исполнении C2/E1 (морское исполнение W/3 или тропическое T/3) необходимо в обозначении прибавить букву "M" или "G" в зависимости от предназначения
**) -таблица подготовлена для трансформаторов с напряжением 400//24 работающих в нормальных условиях. Для других условий и данных значения могут измениться.
Примечания:
Производитель оставляет за собой право введения изменений, связанных с непрерывным процессом усовершенствования изделий.
По предварительному согласованию возможно исполнение изделия в измененной версии.
