Назначение прибора Спектроколориметр "ТКА-ВД"/02

Прибор предназначен для измерения координат цветности и коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г. в плоскости освещённости, создаваемой нормально расположенными источниками.

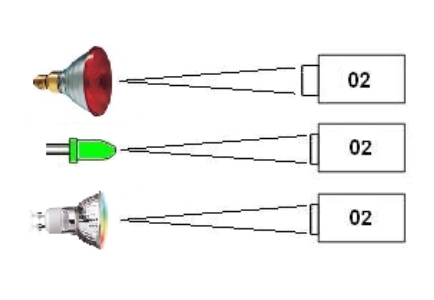

Измерения в плоскости освещённости, создаваемой источником света:

  • светодиодные устройства
  • светодиоды, светодиодные массивы

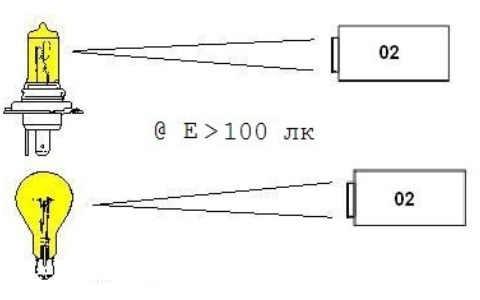

  • лампы накаливания, флуоресцентные лампы

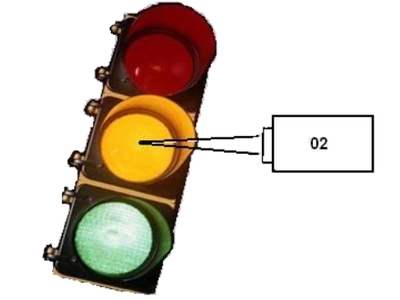

  • светофоры
  • посадочные огни

Подробнее о приборе Спектроколориметр "ТКА-ВД"/02

Прибор состоит из оптоэлектронного блока и блока обработки сигнала, связанных между собой гибким многожильным кабелем. В данном случае измерения только в режиме освещённости, создаваемой нормально расположенными источникам. Оптоэлектронный блок представляет собой полихроматор (см. схему): входное оптическое излучение, формируемое объективом, разлагается в спектр на вогнутой дифракционной решетке и фокусируется на диодной линейке, с которой снимается сигнал для последующей обработки и вычисления измеряемых параметров. Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения.

В приборе реализована уникальная возможность определения значений коррелированной цветовой температуры в режиме реального времени и вычислению точных значений координат цветности источника излучения по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612396.

Основные технические данные и характеристики прибора Спектроколориметр "ТКА-ВД"/02

Тип

Прямой метод измерения

Приёмник (для справки) Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов

Оптический диапазон (для справки)

390÷760 нм

Количество точек опроса (для справки)

61

Диапазоны измерения:

- коррелированной цветовой температуры

1600 ÷ 16 000 К

- координат цветности

x = 0,004 ÷ 0,734; y = 0,005 ÷ 0,834

u' = 0,007 ÷ 0,623; v' = 0,005 ÷ 0,595

Пределы рабочей освещённости 10 ÷ 20 000 лк

Пределы допустимого значения абсолютной погрешности измерения координатцветностиx, y, не более:

- тепловых источников

±0,005

- др. источников со сплошным спектром излучения

±0,02

Предел допустимого значения основной относительной погрешности
измерения коррелированной цветовой температуры, не более
5,0 %

Габаритные размеры прибора Спектроколориметр "ТКА-ВД"/02

Дисплей (для справки) двухстрочный 16 знаковый ЖКД со светодиодной подсветкой
Резьбовое гнездодля крепления на штативе 1/4"
Блок индикации и питания (не более) 165х85х35 мм
Оптикоэлектронный блок (не более) 210х70х70 мм
Масса прибора (не более) (без штатива) 1,5 кг
Для питания приборов используется NiMH аккумуляторная батарея - типоразмер батареи «Крона» 8,4 В

Нормативные документы прибора Спектроколориметр "ТКА-ВД"/02

ГОСТ 8.205-2014 Государственная поверочная схема для средств измерений координат цвета координат цветности, показателей белизны и блеска.
ГОСТ Р 54350-2011 Приборы осветительные. Светотехнические требования и методы испытаний.
СНиП 23-05-95 (СП 52.13330.2011) Актуализированная редакция. Естественное и искусственное освещение.

Прибор Спектроколориметр "ТКА-ВД"/02 имеет возможность отображения информации двумя способами: на встроенный ЖКИ и сброс данных по интерфейсу RS-232 (виртуальный USB).
Обновление вывода данных зависит от уровня яркости источника света и занимает до 5 с. Переключение режимов на ЖКИ происходит по замкнутому циклу кнопкой "Режим":

1 Отображение освещённости Е, лк и координат цветности (x, y) в системе МКО 31
2 Отображение освещённости Е, лк и координат цветности (u', v') в системе МКО 76
3 Отображение координат цвета X, Y, Z
4 Отображение коррелированной цветовой температуры Тц, К

Программное обеспечение "Спектрофотометр"

Для приема данных необходимо использовать программу "Спектрофотометр" (уникальный протокол сброса данных). Программное обеспечение предназначено для работы с отдельными одноканальными приборами по интерфейсу RS-232C с использованием USB-порта компьютера. Данные передаются только с прибора на компьютер. В комплект поставки входит кабель связи с ПК (USB кабель типа Am-Bm).
Свободнораспространяемое программное обеспечение предназначено для более наглядного отображения всех измеренных параметров на одном экране. Измеренные значения могут быть переданы в книгу Microsoft Excel. Открытый цифровой протокол сброса данных позволяет использовать в сторонних системах мониторинга.
Системные требования:

  • IBM-совместимый компьютер;
  • операционная система /XP/Seven/10;
  • свободный USB-порт.

Возможности программы Спектрофотометр

  • чтение и отображение значений измеряемых параметров в реальном времени;
  • экспорт данных в MS Excel и файлы TXT, BMP;
  • автосканирование подключения прибора к ПК;
  • контроль ошибок получения данных.

Комплектация прибора Спектроколориметр "ТКА-ВД"/02:

  • Спектроколориметр "ТКА-ВД"/02
  • NiMH аккумуляторная батарея (типоразмер «Крона», 6F22)
  • Адаптер AC-220-S для зарядки аккумуляторной батареи
  • Кабель связи с ПК (USB A-B)
  • Диск с программным обеспечением
  • Руководство по эксплуатации
  • Паспорт
  • Сумка для прибора
  • Транспортная тара

Основные преимущества прибора Спектроколориметр "ТКА-ВД"/02

  • Компактность и удобство в эксплуатации
  • Вывод информации на встроенный ЖКИ
  • Прямых отечественных аналогов нет
  • Определения значений в режиме реального времени
  • Собственная программа для связи с ПК
  • Малое энергопотребление
  • Простота и удобство в эксплуатации

Одним из важных аспектов при организации труда на предприятии, в организации по продаже товаров или оказанию услуг является измерение условий на рабочем месте, и для этого с помощью приборов проводится исследование правильной подсветки цветового оформления. Для измерения координат цвета и цветовой температуры источников света с хорошей точностью подойдет наш Спектроколориметр ''ТКА-ВД''/02. Данный прибор Спектроколориметр ''ТКА-ВД''/02, пользуется успехом как в крупных организациях, так и среди частных клиентов, которые заботятся о соответствии своего рабочего или учебного места требованиям ГОСТ. Спектроколориметр ''ТКА-ВД''/02, стоимость которого включает в себя поверку, пригодится для самых разных условий исследования, от бытовых до научных.
