Транзисторные преобразователи частоты ПЕТРА-0141 предназначены для питания индукторов индукционных электротермических установок.

Наиболее распространённое применение – в составе индукционных плавильных печей ёмкостью от 250 до 1000 кг, а также в составе мощных кузнечных индукционных нагревателей и установках нагрева труб. Они заменяют применявшиеся ранее преобразователи частоты типа ТПЧ-320, ТПЧ-800 и машинные преобразователи частоты серии ППЧВ и ОПЧ.

Особенностью преобразователей ПЕТРА является – простота наращивания мощности индукционной установки за счёт параллельного подключения дополнительных преобразователей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

* Параметры выпускаемого оборудования могут отличаться от табличных. Запрашивайте уточнение при обращении в ООО НКВП «Петра».

Рвых, кВт	Fнагр, кГц	Uпит, В	Uнагр, В	Диапазон регулирования Рвых, %	КПД	Расход воды м3/ч	Масса, кг
250	1.0	380х50Гц	400, 800, 1600	5…100	0.95 … 0.96	2.0 … 2.5	500 … 520
320	1.0, 22.0	380х50 Гц	400, 800, 1600	5…100	0.94	3.0	580…550
500	1.0, 2.4, 4.0, 8.0, 10.0	380х50 Гц	400, 800, 1600	5…100	0.93	3.4	620…600
800	1.0, 2.4, 4.0, 8.0, 10.0	570х50 Гц	800, 1600	5…100	0.94	3.4	620

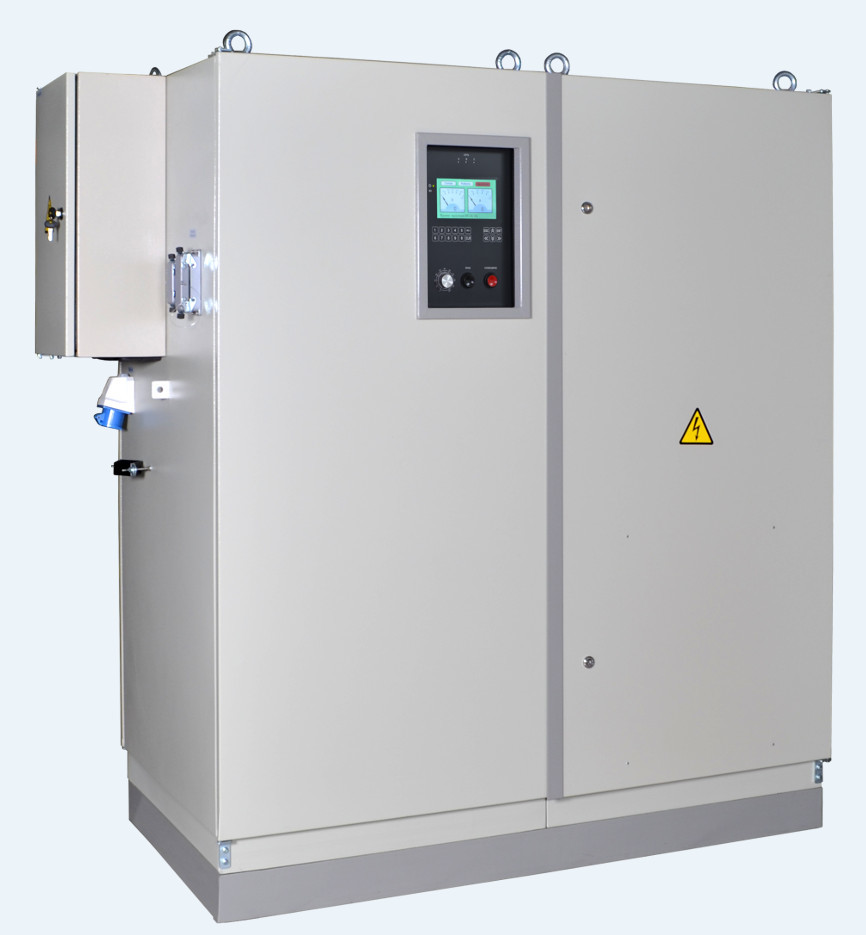

[IMG id="1001500432"]

Входная цепь

• Встроенный силовой контактор для полного отключения нагрузки от сети.

Выпрямитель

• Коэффициент мощности потребления не менее 0,95.

Инвертор

• Сохранение работоспособности при замыкании или обрыве в индукторе.
• Работа в широчайшем диапазоне нагрузок.
• Наибольшая полная мощность в индукторе по сравнению с аналогами.
• Работа на индуктор с параллельной компенсацией.

Система защиты

• Активное ограничение перенапряжений.
• Быстрое бесконтактное отключение.
• Прямой контроль температуры кристалла полупроводников.

[IMG id="1001500433"]

Система управления

• Система управления построена на высокоскоростном 32 разрядном микроконтроллере с RISC архитектурой на ядре ARM Cortex-M4.
• Позволяет регулировать и стабилизировать выходную мощность в диапазоне от 5 до 100% независимо от добротности нагрузки.
• Выполняет мониторинг и контроль параметров работы транзисторов, системы охлаждения.
• Обеспечивает связь с внешним оборудованием, в т.ч. по интерфейсу стандарта RS-485.
• Обеспечивает бесконтактное технологическое и аварийное отключение.
• Контролирует состояние нагрузки, поддерживая работу инвертора в области безопасных режимов.
• Ведет архив событий и параметров работы преобразователя.

[IMG id="1001500434"]

Конструкция шкафа

• Обеспечивает степень защиты IP54. Все подключения преобразователя производятся снаружи шкафа.
• Разъёмы для подключения пульта дистанционного управления и внешних сигналов вынесены на боковую стенку преобразователя частоты.
• Применение промышленных разъёмов обеспечивает надёжную фиксацию, контакт и защиту при эксплуатации в агрессивных производственных условиях.

• Силовой автоматический выключатель установлен в отдельном, закрытом под ключ боксе на боковой стенке преобразователя.
• Подключение силовых сетевых кабелей, а также взведение выключателя после его срабатывания производится допущенным персоналом без проникновения внутрь преобразователя.

[IMG id="1001500435"]

Лицевая панель

• Полностью цифровой интерфейс с выводом информации на цветной ЖК-дисплей.
• Простая и наглядная индикация режимов работы преобразователя позволяет оперативно получать информацию о работе преобразователя, состоянии системы блокировок и защит.
• На лицевую панель преобразователя вынесены кнопки ПУСК, СТОП и ручка управления мощностью.

[IMG id="1001500436"]

Блок управления

• Выполнен в конструктиве COMBICON housing от Phoenix Contact, который позволяет гибко строить систему, обеспечивает удобный доступ к платам при обслуживании и измерениях, легко монтируется и демонтируется.
• Для максимальной помехозащищённости все платы имеют полную оптическую развязку по входным и выходным сигналам, а также гальваническую развязку по питанию.
• Панель управления остаётся во фронтальном положении при открывании двери. Это очень удобно при обслуживании. Т.к. требуется наблюдать приборы. Лицевая панель имеет магнитную защёлку и легко отводится в сторону при необходимости обслуживания плат расположенных за ней.

ПОДКЛЮЧЕНИЕ ИНДУКТОРА К ВЫХОДУ ПРЕОБРАЗОВАТЕЛЯ

Преобразователи ПЕТРА рассчитаны на индукторы с параллельной компенсацией. Это означает, что реактивная мощность индуктора компенсируется параллельно подключёнными к нему конденсаторами. Параллельная компенсация применялась и применяется во всех отечественных установках и в большинстве импортных. Поэтому преобразователи ПЕТРА при модернизации индукционных установок довольно просто заменяют собой любой старый преобразователь.

Другим фактором определяющим простоту использования ПЧ ПЕТРА является то, что они предоставляют наиболее широкие возможности для согласования своего выходного напряжения с напряжением индуктора.

Если напряжение индуктора равно выходному напряжению ПЧ ПЕТРА, то применяется прямое подключение на параллельный контур нагрузки.

Если напряжение индуктора меньше выходного напряжения преобразователя, то к индуктору подключаются через понижающий трансформатор. Такое подключение обычно применяется в установках для ТВЧ-пайки и закалочных установках. Поэтому и понижающий трансформатор принято называть закалочным.

Если напряжение индуктора превышает выходное напряжение преобразователя, то ПЧ ПЕТРА можно подключить к индуктору четырьмя способами: с помощью автотрансформатора, с помощью разделительно-согласующего трансформатора, по схеме конденсаторного умножения напряжения или на отпайку индуктора.
