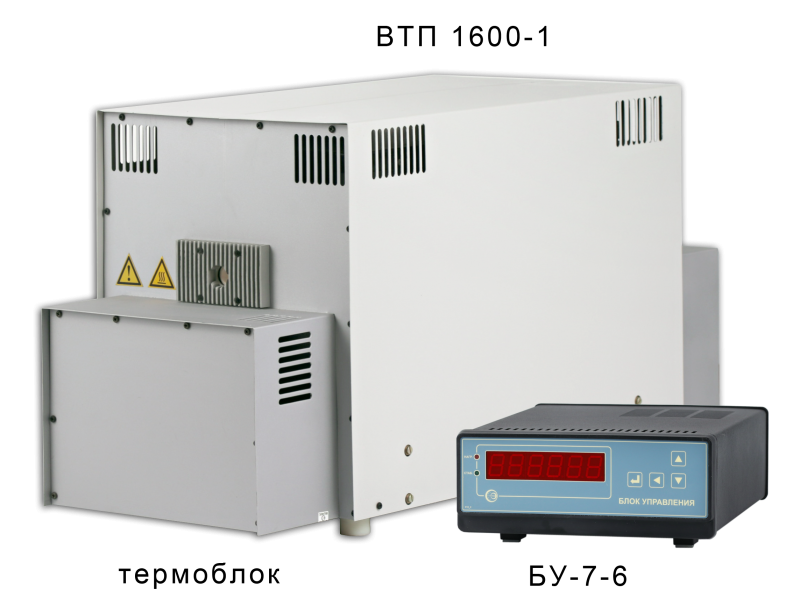

Печь высокотемпературная ВТП 1600-1 состоит из термоблока и блока управления БУ-7-6.
ВТП 1600-1 оснащена микропроцессорным управлением, позволяющим получать высокую стабильность поддержания температуры и малую дискретность задания температуры.
Рабочим пространством печи является внутренний объем трубы из высокотемпературной высокоплотной керамики. Эта труба благодаря своим физическим свойствам обеспечивает защиту средств измерения из благородных металлов от агрессивных испарений, возникающих при температурах выше 1000°С. Таким образом, допускается использование средств измерения из благородных металлов без специальной защиты (сапфировых трубок).
Как оборудовать рабочее место для подключения печи высокотемпературной ВТП-1600-1-00:
1. Место установки печи должно предусматривать возможность подключения блока управления к щиту электропитания с автоматическим выключателем с током срабатывания не менее 25 А, возможность заземления блока управления и термоблока. На время проведения ПНР необходимо присутствие электрика, для подключения блока управления к щиту электропитания.
2. При необходимости работы с печью с помощью ПК, необходимо наличие на месте установки печи ПК, с операционной системой Windows XР или Windows 7, не хуже:
- процессор Intel Pentium III или лучше;
- оперативная память - 256 Mb;
- свободное место на диске для установки программного обеспечения - 3 Mb;
- видеосистема, способная поддерживать разрешение 800х600 и качество цветопередачи 256 цветов;
- порт RS-232 (9 pin).
Для установки программного обеспечения для работы с печью необходимы права администратора.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ВТП 1600-1-00 |
|
Диапазон воспроизводимых температур, °С |
300…1600 |
|
Номинальные размеры рабочего пространства печи, мм: |
|
|
- диаметр |
18±1 |
|
- длина |
550 |
|
Температурный градиент по длине печи в ее средней части (± 25 мм от центра рабочего пространства),°C/см, не более |
1 |
|
Нестабильность поддержания заданного температурного режима, °С/мин, не более |
±0,4 |
|
Время разогрева печи от температуры (20±5) °С до максимальной рабочей температуры 1600 °С, ч, не более |
4 |
|
Скорость нагрева и охлаждения печи, °С/мин, не более |
10 |
|
Вид климатического исполнения по ГОСТ 15150-69 |
УХЛ4.2 |
|
Температура окружающего воздуха, °С |
20±5 |
|
Питание |
~ 220 В; 50 Гц |
|
Потребляемая мощность, кВт, не более: |
|
|
- термоблока |
2,5 |
|
- блока управления БУ-7-6 |
0,022 |
|
Габаритные размеры, мм, не более: |
|
|
- термоблока |
700х300х400 |
|
- блока управления БУ-7-6 |
270х360х100 |
|
Масса, кг, не более: |
|
|
- термоблока |
40 |
|
- блока управления БУ-7-6 |
4,5 |
