| Назначение нагрузочного модуля | 1.Тестирование и диагностика; 2.Измерение параметров качества электроэнергии; 3.Нагрузка на 100-110% мощности (предупреждение коксования); 4.Поддержание заданных 30% мощности: • ДИЗЕЛЬ-ГЕНЕРАТОРОВ (ДГУ), • ГАЗОПОРШНЕВЫХ УСТАНОВОК (ГПУ), • ГАЗОТУРБИННЫХ ЭЛЕКТРОСТАНЦИЙ (ГТУ), • ИСТОЧНИКОВ БЕСПЕРЕБОЙНОГО ПИТАНИЯ (ИБП). |
| Тип нагрузочного модуля | Резистивный нагрузочный модуль |

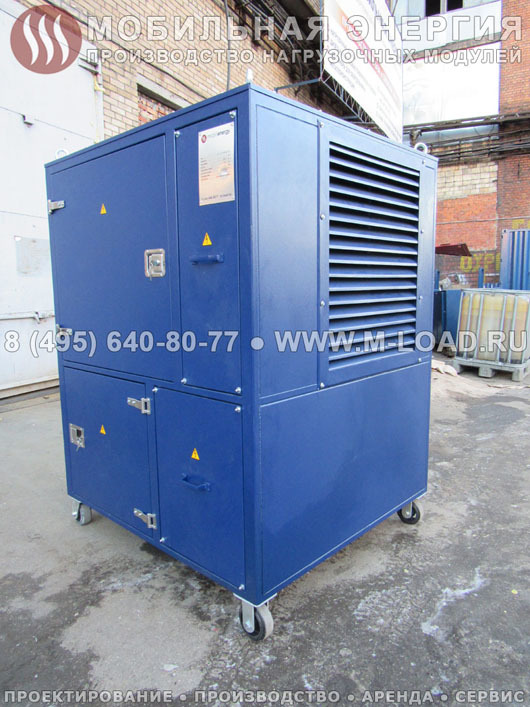

| Наименование модели | «M-LOAD» НМ-900-Т400-К2 |
| Мощность активная, кВт | 900 кВт (вариации: 3 — 100'000 кВт) |
| Мощность полная, кВА | 900 кВА (вариации: 3 — 125'000 кВА) |
| Мощность реактивная, кВАр | 0 кВАр |
| Напряжение, В | 230/400 В — трехфазное Вариации: 115/690/6300/10500 В — трехфазное |
| Тип нагрузки | Резистивный (активная нагрузка, кВт=кВА, cos φ=1) Вариации: активно-реактивный или только реактивный |
| Коэф. мощности | cos φ = 1 |
| Шаг набора/сброса | От 1 кВт (возможна плавная регулировка мощности) |
| Частота тока, Гц | 50 Гц (вариации: 60/110/400/800 Гц и т.д.) |
| Род тока | Переменный (вариации: постоянный) |
| ПАНЕЛЬ УПРАВЛЕНИЯ И ЕЕ ФУНКЦИИ | |
| Управление | На выбор: • Панелью приборов (кнопки или джойстик) – местно • Сенсорным ЖК-дисплеем – местно • Ноутбуком или любым ПК – местно • Компактным дистанционным пультом управления (сенсорный) • Управление сигналом типа сухой контакт (клеммная колодка) • Ноутбуком – удаление до 100 м • API Web интерфейс • Дистанционно через Modbus TCP/RTU, Profibus • Удаленно через интернет WiFi / GSM / радиоканал • Удаленно через АСУ ТП Заказчика (или предоставляет «M-LOAD») • Автоматически, догрузкой до заданной мощности Если нагрузочный комплекс состоит из нескольких модулей, то с панели управления любого нагрузочного модуля можно управлять как всей системой (состоящей из нескольких модулей), так и каждым отдельным модулем. Это позволяет в дальнейшем использовать модуль как самостоятельное нагрузочное устройство с удобным управлением с внутренней панели управления, а также имеет возможность подключить ноутбук и управлять им удаленно. |
| Функции панели управления | На выбор: • Только индикация режимов и управление ступенями и модулем • Регистрация и отображение "кВт + кВА + кВАр + Гц + В + А" • Отображение "Графиков переходных процессов" • Регистрация и отображение "Гармоники и синусоиды" • Встроенный "Мастер отчетов" • Встроенные "Программы испытаний" • Автоподдержание заданной мощности источника питания • Имитация перекоса фаз |
| Аварийные защиты нагрузочного модуля | 1) Сигнализация, индикация и останов: 1.1) По перегреву нагрузочного модуля (датчик перегрева); 1.2) По неисправности вентилятора / малого потока воздуха (датчик неисправности вентиляторов, анемометр); 1.3) При коротком замыкании; 2) Защита по высокому напряжению (для моделей с высоким напряжением); 3) Защита по низкому напряжению; 4) Система пожаротушения и пожарная сигнализация; 5) Защита от: снега, дождя, влажности (кроме IP 23 у модулей открытого исполнения) |
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ИСПОЛНЕНИЕ | |
| Варианты характеристик | Возможно изменение конструкции и технических характеристик в соответствии с Вашим ИТТ / ТЗ |
| Комплектующие | Качество и репутация — это то, чем мы дорожим больше всего. • Поэтому, при производстве нагрузочных устройств «M-LOAD» используются комплектующие только из стран: Евросоюза, России, США, Японии. • НЕ используются категорически комплектующие из Китая. • Возможен выбор Заказчиком комплектующих (например, реле твердотельные или трансформатор определенной марки и т.д.). |
| Процесс сборки | Производство расположено в 7-ми цехах: • Цех производства металлических конструкций и корпусов; • «Обитаемая камера» нанесения порошковых красок; • Покрасочная «камера полимеризации» порошковых красок; • Цех производства резистивных блоков; • Цех сборки электрощитов управления; • Цех производства готовых изделий; • Помещение итоговой проверки и тестирования оборудования. |
| Сертификация производства и нагрузочных модулей | • РСТ — СЕРТИФИКАТ СООТВЕТСТВИЯ РСТ ГОСТ Р • EAC — СЕРТИФИКАТ СООТВЕТСТВИЯ ТЕХ. РЕГЛАМЕНТУ ТАМОЖЕННОГО СОЮЗА • IS0 9001:2008 — EURO.STANDART.REGISTER • РМРС — Морской Регистр, одобрение продукции |
| Резистивные элементы | • РКН-1225763 (20Х23Н18) - трубчатые резистивные элементы, из жаростойкой нержавеющей проволоки сплава никеля (80%) и хрома (20%), расположенной в цилиндрической оболочке из нержавеющей стали. Резистивные элементы переключаются контакторами, создавая различные значения сопротивления. • Штырьковые выводы образуют не нагреваемую секцию элемента и изолированы от корпуса резистивного элемента из нержавеющей стали керамическими изоляторами. Наружная сторона корпуса резистивного элемента имеет спиральное ребро охлаждения из нержавеющей стали, которое проходит по всей длине элемента. • Охлаждение элементов позволяет их эксплуатацию и в диапазоне теплоты от инфракрасного излучения. • Элементы установлены в камеры, в которых имеются кабельные вводы с эластичными водонепроницаемыми уплотнениями, что обеспечивает герметичное прохождение штырьковых контактов через перегородку во внутреннюю часть контейнера. Это специальные резистивные элементы применяемые только в нагрузочных устройствах. Их основное преимущество в том, что они: • не перегорают; • не теряют мощность; • не окисляются; • не провисают. |
| Охлаждение | Принудительное. Резистивные элементы не требуют охлаждения после окончания работы нагрузочного модуля. |
| Расчетная температура воздуха на выходе | Менее 70 °С |
| Вентиляторы | • Устанавливаются со стандартным нормативным уровнем шума. • Возможна установка «бесшумных» вентиляторов. • Электропитание вентиляторов может осуществляться: а) от внешнего вспомогательного источника (400 В, трехфазный), б) от испытуемых генераторных установок (0.4/6.3/10.5 кВ). При этом мощность вентиляторов учитывается при расчете полной мощности. • Каждый вентилятор оснащен датчиком переключения воздушного потока для защиты от подачи слишком малого потока воздуха. |
| Направление потока воздуха | На выбор: • горизонтальное; • вертикальное (сбоку — забор воздуха, сверху — выдув); • вертикальная шахта (снизу — забор воздуха, сверху — выдув). |
| Режим работы | Непрерывный, круглосуточный |
| Варианты климатического исполнения модулей по ГОСТ 15150-69 | Для следующих климатических зон: У — умеренный климат; ХЛ — холодный климат; УХЛ — умеренный и холодный климат; Т — тропический климат; М — морской умеренно-холодный климат; С категорией размещения: 1 — на открытом воздухе; 2 — под навесом или в помещении, где условия такие же, как на открытом воздухе, за исключением солнечной радиации, атмосферных осадков; 3 — в закрытом помещении без искусственного регулирования климатических условий; 4 — в закрытом помещении с искусственным регулированием климатических условий (вентиляция, отопление); 5 — в помещениях с повышенной влажностью, без искусственного регулирования климатических условий. |
| Степень защиты корпуса / ввода / панели управления | IP 55 / IP 55 / IP 55 (защита от: снега, дождя, влажности) |
| Конструкция воздухозаборников и устройств выпуска воздуха | Обеспечивает защиту от косого ливня и снега любой интенсивности — в активном режиме и в режиме ожидания. Все системы забора и выброса воздуха имеют специальные защитные устройства, которые исключают попадание любой жидкости и снега, как во время эксплуатации нагрузочного модуля, так и во время простоя. |
| Исполнение | «К1» — испытательный стенд, открытый кожух, IP23 «К2» — всепогодный евро кожух, IP 55 «К3» — всепогодный контейнер, IP 56 «К4» — установка состоит из нескольких модулей «П» — модуль установлен на шасси / прицепе • Все корпуса имеют мобильное исполнение — возможна транспортировка (авто, авиа, ж/д) на любые расстояния между объектами. • Нагрузочные устройства до 1,5 МВт могут иметь транспортировочные колеса (4 шт, для ровной твердой поверхности) либо металлические ножки-упоры (4 шт). • Все нагрузочные устройства комплектуются рым-болтами (петли — 4 шт) для их подъема и перемещения. • В нагрузочных устройствах, состоящих из нескольких контейнеров (К4), возможна их установка один на другой (паллетирование), при этом управление будет идти с нижнего модуля. • При установке нагрузочных модулей контейнерного типа один на другой, в комплекте поставки идут «площадки обслуживания» для верхнего контейнера (лестница, площадка и опоры второго этажа, перила). • Также возможно полное «утепление» или «охлаждение» всего корпуса или только «операторской». |
| Блок вводов | Стандартная комплектация: • гермовводы кабельные (сальники); • выбор количества вводов; • выбор мест ввода кабеля (сбоку или снизу). Дополнительные опции: • силовые быстросъемные разъемы; • силовые шины для подключения; • КРУ / КСО по высокому напряжению; • клеммы заземления в соответствии с ПУЭ. |
| Транспортировка | Устойчивость к транспортированию любым транспортом: • грузовой наземный автотранспорт; • морские суда (включая эксплуатацию в море); • железнодорожные перевозки; • транспортные самолеты; • вертолет с помощью внешних тросов. |
| Способ окраски корпуса и цветовая палитра | • Ударопрочная и термостойкая порошковая краска наносится на 3 слоя грунта. • Покраска: в обитаемой камере нанесения порошковых красок. • Сушка и запекание: в камере полимеризации. • Стандартный цвет по шкале RAL – 5017 (транспортный синий). • Возможен выбор цвета корпуса. • Возможно нанесение любой цветографической схемы/рисунка. |
| Тип подключения фаз | Низковольтные — звезда и треугольник Высоковольтные — треугольник |
| Класс изоляции | Низковольтные — до 1000В Высоковольтные — до 12000 В |
| Сопротивление изоляции | В соответствии с требованиями ТУ и ПУЭ |
| Маркировка | Щит управления и все без исключения соединения в нагрузочном модуле маркируются специальным маркировочным станком, бирки которого удобны для чтения, влагостойкие и не стираются со временем |
| Освещение / обогрев / система пожаротушения | Для нагрузочных модулей контейнерного типа предусмотрено освещение собственных нужд и обогреватель для предотвращения появления конденсата, а также установлена автоматическая система пожаротушения. |
| Габариты, масса (компактные) | По запросу — т. к. возможно вертикальное и горизонтальное исполнение, а также жидкостное охлаждение. |
| КРУ / КСО (для высокого напряжения) | Комплектация «Комплектно-Распределительного Устройства» и «Камеры сборной одностороннего обслуживания» на выбор заказчика по опросному листу. |
| Силовой кабель | • При необходимости предоставляется кабель соответствующего сечения, а также кабельные катушки. • Если нагрузочный модуль состоит из нескольких контейнеров, то соединительный силовой и информационный кабель входит в комплект поставки. |
| Документация | Документация по ГОСТ 2.610. Полный комплект документов на русском языке, включая: • акт заводских испытаний, • руководство и паспорт, • схему электрических соединений, • сертификаты соответствия ГОСТ Р, • и т.д. |
| Гарантия | 2 года ВОЗМОЖНО УВЕЛИЧЕНИЕ СРОКА ГАРАНТИИ — ДО 4 ЛЕТ! Впервые в России уникальное предложение от завода-изготовителя «МОБИЛЬНАЯ ЭНЕРГИЯ» - 4 ГОДА гарантии на высоковольтные нагрузочные модули! «M-LOAD» гарантирует исправную работу нагрузочного оборудования в течение 4-х лет, при условии: • Монтаж производится специалистами «M-LOAD» • Пусконаладочные работы производятся специалистами «M-LOAD» • Материалы для монтажа предоставлялись «M-LOAD» • Заключен Сервисный договор, по которому наши сервис-инженеры проводят обслуживание нагрузочного модуля каждые 6 месяцев. ТАКЖЕ «M-LOAD» ГОТОВ В МОМЕНТ ПОКУПКИ ЗАКЛЮЧИТЬ ДОГОВОР НА ПОСЛЕГАРАНТИЙНЫЙ РЕМОНТ И ПОСТАВКУ ВСЕХ ЗАПАСНЫХ ЧАСТЕЙ И КОМПЛЕКТУЮЩИХ. |
| Послегарантийный ремонт | В течение всего срока эксплуатации. При покупке напрямую с завода-изготовителя — скидка на все работы и запчасти 30%. |
| Ремонтопригодность узлов нагрузочного модуля | • Полная ремонтопригодность благодаря сборно-разборной конструкции. • Легкий доступ и замена всех деталей и узлов. • Позволяет осуществить ремонт в кратчайшие сроки. Все комплектующие взаимозаменяемые. |
| Запчасти и Комплектующие | Для данного модуля в наличии на складе имеются все запчасти и комплектующие |
| Тех.поддержка и аварийные выездные бригады | 24 часа в сутки |
| Техническое обслуживание | Не требует специального обслуживания. |
| Срок службы | 40 лет |
| Установка и монтаж | Нагрузочный модуль поставляется в собранном виде и полностью готов к установке на твердое основание и дальнейшей эксплуатации и не требует дополнительного монтажа на объекте (кроме подключения кабеля и распределительного устройства от нагружаемого источника питания и заземляющего контура). |
| ЗИП | Согласно ведомости для каждой отдельной линейки |
| Стоимость | По запросу: +7 (495) 640-80-77 |
| Изготовитель | «Завод «МОБИЛЬНАЯ ЭНЕРГИЯ» (Россия, г. Москва), бренд «M-LOAD» |
| Доп. услуги | • ПРОЕКТИРОВАНИЕ И РАЗРАБОТКА оборудования • ПРОЕКТНАЯ документация и согласования • ИЗГОТОВЛЕНИЕ по ТЗ (ИТТ) Заказчика • АРЕНДА нагрузочных устройств до 100 МВт • РЕМОНТ. ОБСЛУЖИВАНИЕ. ЗАПЧАСТИ • ПОСЛЕГАРАНТИЙНОЕ обслуживание и ремонт • ДОП.ОБОРУДОВАНИЕ (кабель, РЩ, КРУ, ячейки КСО и т. д.) • МОНТАЖ. ПНР. ШМР • ОБУЧЕНИЕ Ваших специалистов • ТЕХ.ПОДДЕРЖКА (24/7) на территории Таможенного Союза |
Производственное предприятие «M-LOAD» одним из первых предприятий на территории Российской Федерации освоило разработку, производство и внедрение в промышленность нагрузочных модулей в широком диапазоне мощностей для решения различных задач промышленной энергетики.
Нагрузочные модули производимые нашей компанией — является основной заменой реальных потребителей электроэнергии.
Если дизельный генератор, который используется в качестве аварийного источника энергии, долго не эксплуатировался, в обязательном порядке требуется тестирование дизель-генераторов, т.к. В момент пуска электростанции в случае пропадания основной сети, генератор должен быть готов к уверенному запуску. Уверенного запуска можно добиться если заблаговременно производить испытание генератора, используя резистивный нагрузочный модуль, который не даст двигателю при долгих простоях выйти из строя и позволит увеличить моторесурс двигателя.
Пошаговый нагрузочный модуль широко применяется для проверки двигателя электростанции и генератора электрического тока.
Нагрузочное оборудование на практике применяют для проверки сетевого кабеля под нагрузкой для выявления дефектов. Также нагрузочное сопротивление используют для проверки температуры кабеля при номинальной нагрузке.
Нагрузочное устройство позволяет выявить дефекты контактных групп после монтажа перед вводом кабельной системы в эксплуатацию.
Тестирование генераторов в основном заключается в нагрузке электростанции на разную мощность, для этого применяется пошаговое нагрузочное устройство.
Нагрузочный модуль специалисты применяют для проверки автономных и резервных источников питания, а пошаговый резистор является оптимальным средством для тестирования дизель-генераторов с проверкой мощности при загрузке на 15 %, 25 %, 30 %, 50 %, 75 %, 80 %, 85 %, 95 %, 100 %, 110 % дизельной электростанции. Резистивное нагрузочное устройство таким образом позволяет оценить работу дизельной электростанции во всем диапазоне ее мощности, резистивное устройство дает возможность оценить как дизель-генераторная установка держит постоянно меняющуюся нагрузку еще на заводе-изготовителе, до ввода ее в эксплуатацию на территории заказчика. Таким образом универсальный эквивалент нагрузки позволят отследить заводской брак на стадии производства дизельных генераторов, эквивалент нагрузки позволяет исключить проблемы при вводе в эксплуатацию электростанций уже после их покупки
