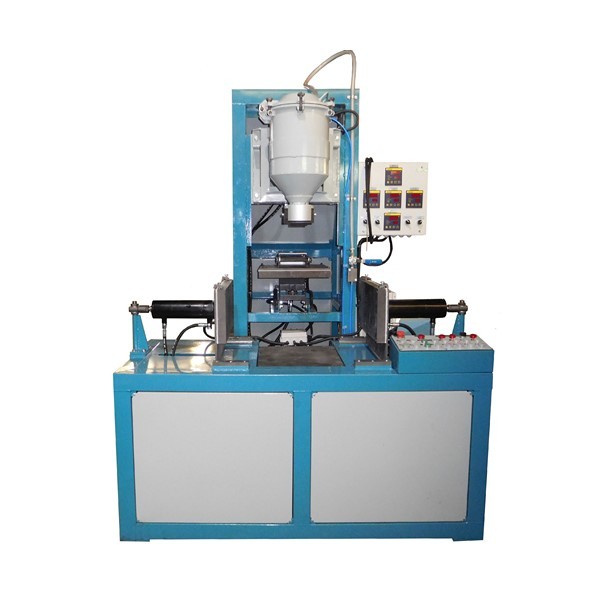

Стержневая машина предназначена для изготовления стержней из плакированных смесей, упрочняющихся в контакте с горячей оснасткой.

Использование такой технологии в условиях массового и крупносерийного производства отливок повышенной точности по сравнению с формовкой по-сухому, позволяет поднять производительность труда, снизить расход смеси, повысить чистоту поверхности отливок.

СОСТАВ МАШИНЫ:

• основание, на котором монтируются все узлы и механизмы;
• нагреватели;
• головка пескодувная;
• затвор для открытия и закрытия подачи смеси;
• кожухи для предохранения внутренних лопастей машины от попадания посторонних предметов;
• пневмооборудование для подачи воздуха в пескодувную головку и управления заслонкой;
• гидрооборудование для управления перемещением всех нагревателей и пескодувной головки;
• электрооборудование с пультом управления.

• ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  Модель	МСт-1	МСт-2
  Масса стержня, кг	0,3 — 8,0	0,3 — 8,0
  Производительность, съемов в час	20	20
  Нагрев стержневого ящика	четырехсторонний
  Температура нагрева стержневого ящика, °С минимальная максимальная	150 250	150 250
  Максимально допустимая температура нагревателей, °С	300	300
  Тип привода	пневматический, гидравлический
  Давление воздуха в сети, Мпа	0,5 — 0,6	0,5 — 0,6
  Частота питающей сети, Гц	50	50
  Напряжение в цепях управления, В	24	24
  Объем пескодувной головки, л	20	20
  Ход пескодувной головки, мм	200	200
  Размеры стержневого ящика, макс/ мин, мм длина ширина высота	560/ 320 560/ 320 150/ 50	600/ 430 600/ 430 150/ 120
  Размеры нагревателей боковых, мм длина ширина толщина	360 250 50	470 420 55
  Размеры нагревателей верхних и нижних, мм длина ширина толщина	310 310 50	420 420 55
  Мощность каждого нагревателя, кВт	4	4
  Ход боковых нагревателей не менее, мм	120	120
  Ход нижнего нагревателя вверх, мм	220	265
  Габаритные размеры, мм длина ширина высота	1600 1255 2080	1730 1470 2200
  Масса, кг	590	710
