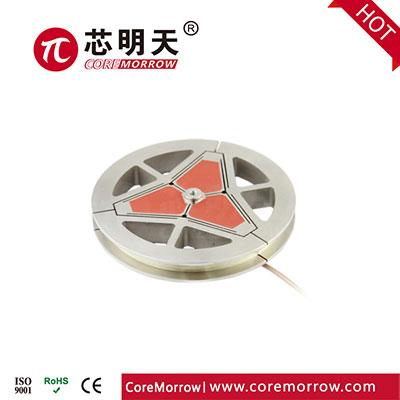

Растяжитель пьезоволокна CoreMorrow H01.80 предназначен для растягивания волокна. Его принцип заключается в расширении шарнирной конструкции наружу под действием трех пьезоэлементов, расположенных под углом 120 градусов, тем самым растягивая оптическое волокно, намотанное в канавке внешнего диаметра.
Характеристики
• Радиальный ход 80 мкм
• Разрешение 4 нм
• Радиальное расширение
• Большой рабочий объем
Приложения
• Растяжка волокна
• Волоконно-оптический датчик
• Интенсивность оптического волокна, регулировка оптической длины волны
Параметр
| Тип | H01.80 | Ед. изм | |
| Движение | Радиальное расширение | ||
| Диапазон хода (0~+120 V) | Радиальный | 64 | μm±20% |
| Волокно/круг | 336 | ||
| Диапазон хода(0~+150 V) | Радиальный | 80 | μm±20%, Cal. |
| Волокно/круг | 420 | ||
| Разрешение | Радиальный | 4 | nm±20%, Cal. |
| Волокно/круг | 20 | ||
| Радиальный макс. блокирующая сила | 160 | N | |
| Ненагруженная резонансная частота | 740 | Hz±20% | |
| Жесткость | 3 | N/μm±20% | |
| емкость | 5.4 | μF±20% | |
| Рабочая Температура | -20~80 | ℃ | |
| Материал | Стали | ||
| масса | 220 | g±5% | |
| Размер | Ø80×14 | mm | |
| Длинна кабеля | 1.5 | m±10mm | |
| Разъем датчика/напряжения | LEMO | ||
