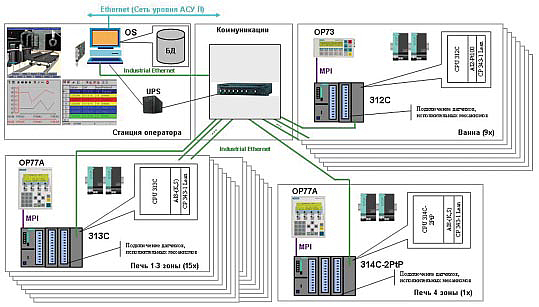

На рисунке показан пример автоматизации термического участка предприятия. В составе участка находятся разнородные печи: одно/многозонные, с механизированными приводами, с регулируемой газовой средой в рабочей камере.
На участке также имеются ванны закалочные и отпускные. Автоматизация участка предполагает установку автономных систем управления для каждого элемента оборудования (печи, ванны) и организацию рабочего места оператора участка.
Установка автономных систем управления обеспечивает возможность независимой работы отдельных элементов оборудования. Данные с отдельных систем управления через полевую шину передаются на рабочее место оператора. Информация о состоянии оборудования отображаются на мониторе в виде набора наглядных графических мнемосхем.
Текущий технологический процесс сохраняется в базе данных с возможностью их последующей обработки. Компьютер оператора оборудован интерфейсом для передачи информации в сеть верхнего уровня.
Разработка программного обеспечения такой системы выполняется на основе современных SCADA-систем. Данный пример автоматизации выполнен на базе ПЛК и операторских панелей фирмы Siemens.
