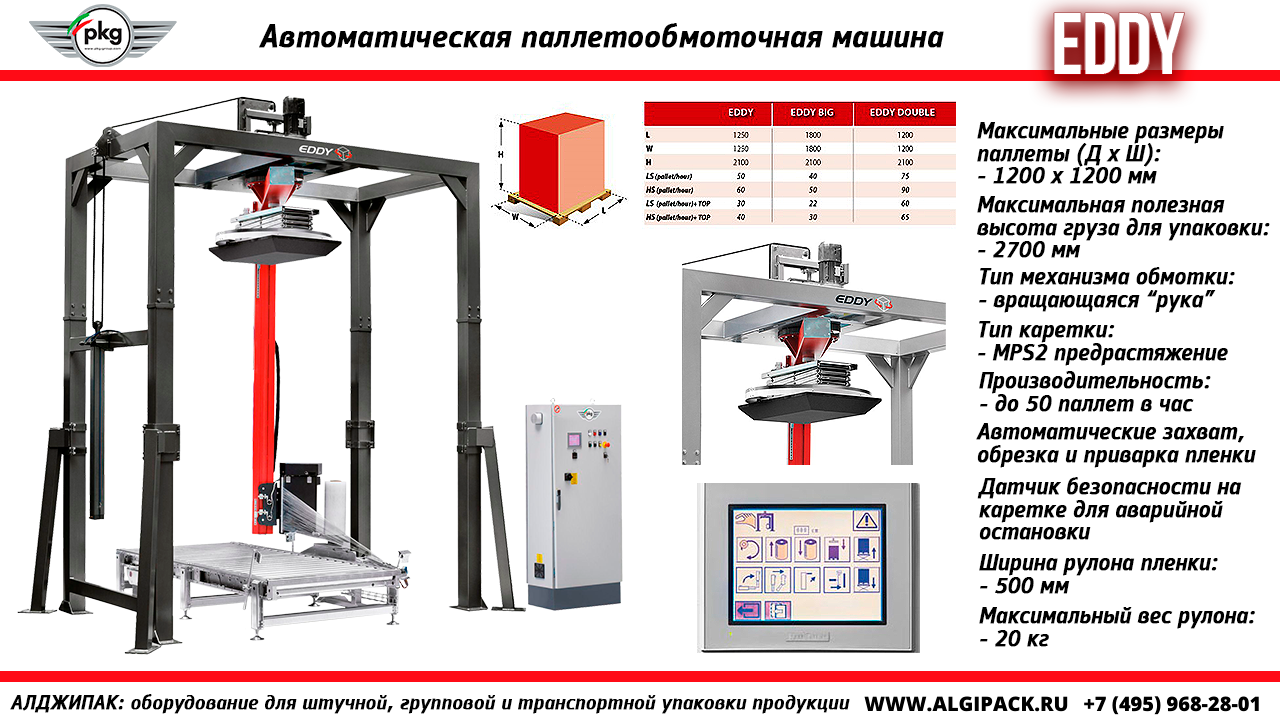

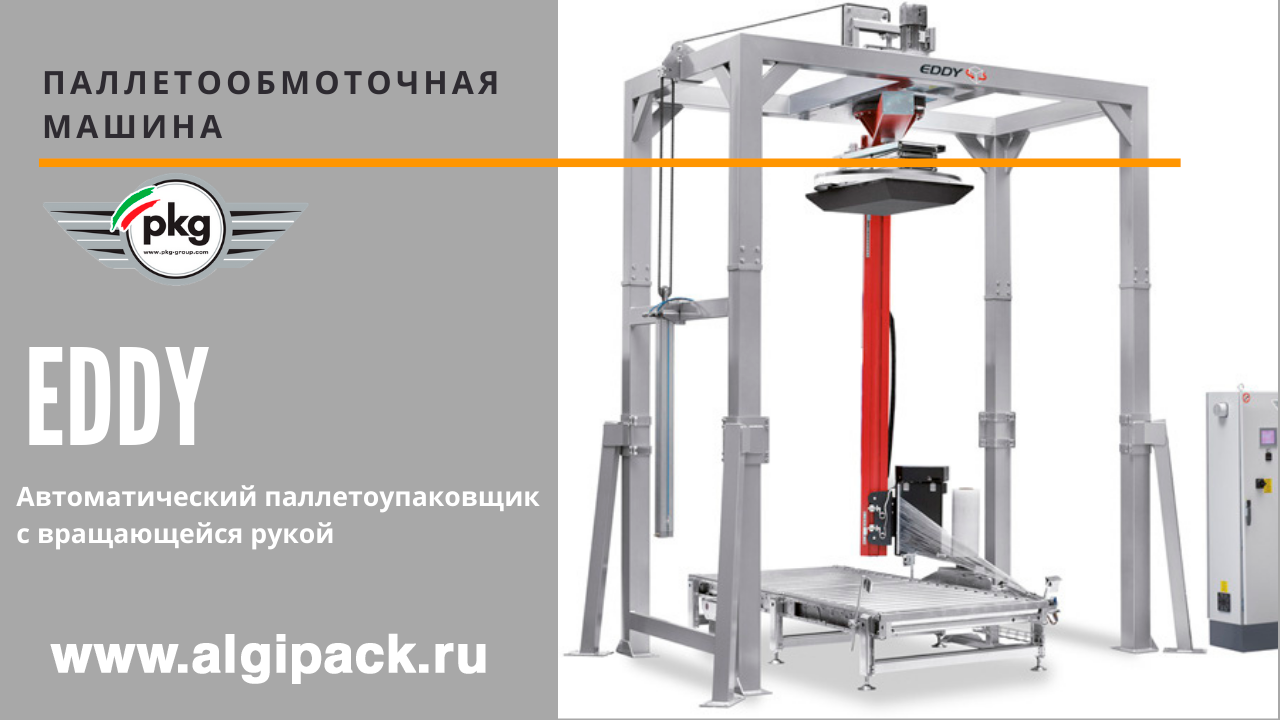

Автоматическая стационарная паллетообмоточная машина на П-образной пространственной раме EDDY LS MPS2. Предназначена для работы в составе автоматизированных линий с подачей продукции оп конвейеру или транспортеру.
Особенность применения паллетообмотчиков с «Вращающейся рукой» заключается в отсутствии вращения паллеты при упаковке, что исключает вероятность разваливания груза от действия центробежных сил.
Процесс упаковки происходит без участия оператора. Паллеты поступают в зону обмотки по цепным или роликовым конвейерам (дополнительная опция). После окончания цикла обмотки конец пленки припаивается к паллете (дополнительная опция), и паллета самостоятельно выезжает из зоны обмотки.
Данная модель применяется для упаковки высоких, негабаритных и/или неустойчивых грузов, со средней и высокой производительностью (от 20 до 50 паллет в час).
Рама машины изготовлена из четырех стальных колонн. Машина оснащена стандартным устройством для захвата и обрезания пленки. Скорость вращения руки 30 оборотов в минуту, управляется частотным преобразователем. Вертикальное перемещение каретки с пленкой управляется частотным преобразователем, что позволяет достичь максимальной гибкости. Система вращения руки оснащена двигателем с тормозом мощностью 1,1 кВт и шестерней, соединенной самосмазывающимся упорным подшипником. Высота товара на паллете определяется фотодатчиком. В базовой комплектации паллетообмотчик оснащен кареткой «EB» (электромагнитный тормоз на вращающемся ролике) с регулировкой силы натяжения с панели оператора.
Система захвата и обрезания пленки смонтирована на руку с горизонтальным движением для адаптации практически к любой форме товара на паллете. Машина оснащена пневматической системой SMC. Обмотчик оснащен электрическим шкафом управления, где расположены контроллер PLC Siemens S7 1200 CPU 1214C c Ethernet (Profinet) и цветная, сенсорная панель оператора HMI Proface GM4301T 5,7”. Частотные преобразователи Lenze однофазные. Шкаф располагается на расстоянии максимально 3 метра от руки паллетообмотчика.
- Максимальные габариты упаковываемого груза, длина х ширина: 1 200 х 1 200 мм.
- Минимальные габариты упаковываемого груза, длина х ширина: 1 200 х 800 мм.
- Высота груза определяется фотодатчиком.
- Максимальная полезная высота упаковываемого груза 2 700 мм
- Плавное начало и завершение цикла обмотки, скорость вращения регулируется с панели управления.
- Раздельная регулировка скорости поднятия / опускания каретки.
- Звуковой сигнал начала цикла упаковки, остановка в фазе.
- Грибковый выключатель аварийного останова.
- Датчик аварийного останова под кареткой.
- Устройство безопасности на колонне для аварийного останова.
- Каретка MPS2 с электронно регулируемым предрастяжением пленки 120 - 350%
- Запайщик пленки с контрастной пластиной для мягкой и неровной продукции, высота 520 мм;
- Установленная мощность: 3 кВт
СТАНДАРТНЫЕ ЦИКЛЫ:
- Цикл вверх и вниз.
- Цикл только вверх или вниз.
ПАРАМЕТРЫ, РЕГУЛИРУЕМЫЕ С ПАНЕЛИ УПРАВЛЕНИЯ:
- Раздельное количество витков снизу/сверху груза на поддоне.
- Скорость вращения механизма оборачивания.
- Раздельная регулировка скорости при подъеме и спуске каретки.
- Задержка фотоэлемента.
ИСПОЛЬЗУЕМАЯ ПЛЕНКА:
· Тип пленки: стрейч, для машинной обмотки, стандартная или предрастянутая.
· Диаметр рулона стрейч-пленки: внутренний 76 мм, внешний 250 мм.
· Ширина рулона стрейч-пленки: 500 мм.
· Толщина стрейч-пленки: 9 - 50 мкм.
· Максимальный вес рулона до 20 кг.
ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ:

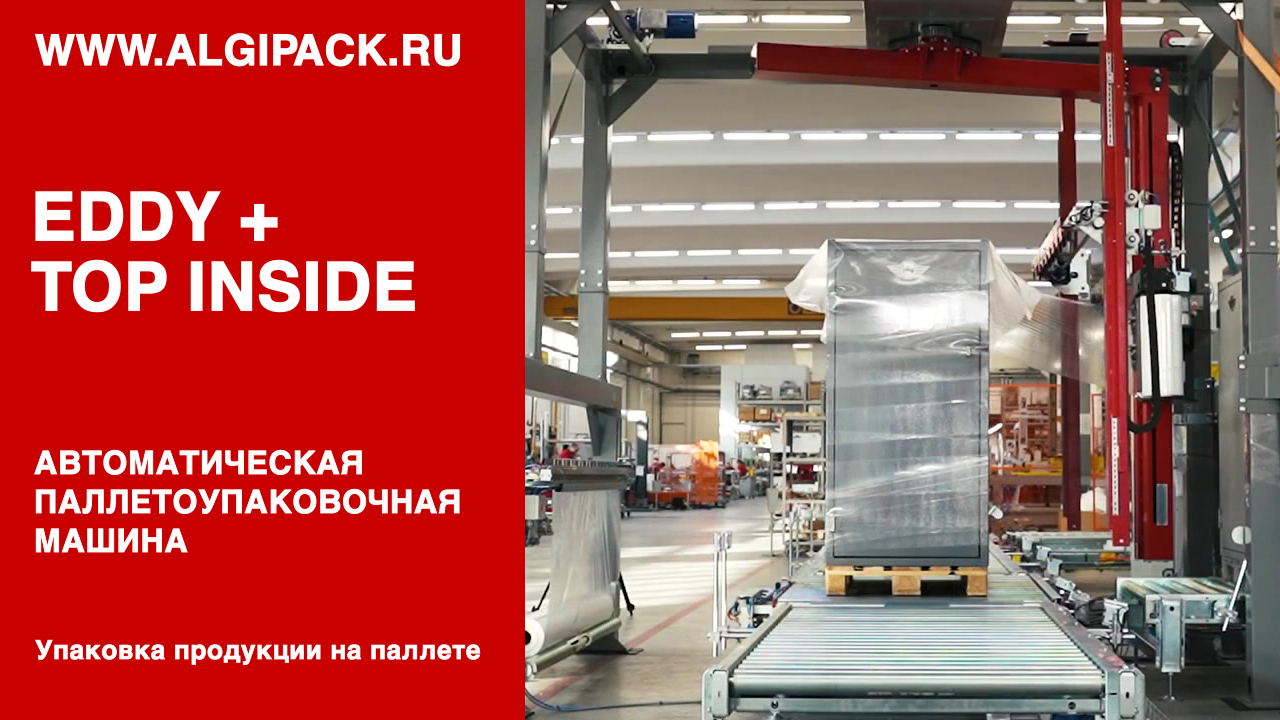

· Автоматическое устройство для укладки верхнего укрывного листа TOP COVER INSIDE, встроенное в раму EDDY LS
· Мульти-программа SIEMENS на 16 программ
· Роутер для удаленного подключения
· Полная защита по стандартам CEII прил. А + EMC + защитное ограждение с дверью доступа
· Приводной цепной конвейер (центральный): 3 000 х 1 000 мм, три дорожки, высота 600 мм, нагрузка 1 800 кг, двигатель с тормозом, двигатель управляется частотным преобразователем, фотодатчики – 1 штука
· Приводной цепной конвейер (подающий):2 000 х 1 000 мм, три дорожки, высота 600 мм, нагрузка 1 800 кг, двигатель управляется частотным преобразователем, фотодатчики – 1 штука
· Приводной цепной конвейер (отводящий): 2 500 х 1 000 мм, три дорожки, высота 600 мм, нагрузка 1 800 кг, двигатель управляется частотным преобразователем, фотодатчики – 1 штука
· Трехфазный преобразователь частоты от 380 В до 480 В для конвейеров – 3 штуки
· Отбойник с датчиком для погрузчика на выходе – 1 штука
· Фотодатчики центровки паллеты
· Пневматический паллетный лифт под центральной секцией цепного конвейера
Видео работы паллетообмоточных машин на RUTUBE https://rutube.ru/channel/53973910/videos/
ООО АЛДЖИПАК: подбор технологии и оборудования для упаковки продукции, поставка, пуско-наладочные работы, обучение персонала, гарантия, сервис, запасные части.
+7 (495) 968-28-01
+7 (966) 014-23-16
sales@algipack.ru
www.algipack.ru
| Характеристики: | Размер паллет: 1 000 х 1 200 мм |
|
Высота обматываемого груза: 2 250 мм |
|
|
Максимальный вес груза: 2 000 кг |
|
|
Электрическое подключение: 400 В, 50 Гц, 3 Фазы |
|
|
Установленная мощность: 3 кВт |
|
|
Тип каретки: EB, MPS, MPS2 |
|
|
Скорость обмотки: 25 оборотов в минуту |
|
| Доступны различные опции: | Top Cover — прокладка листа сверху, для герметичной упаковки |
| Система жгутирования — сжимает пленку, для витков усиления | |

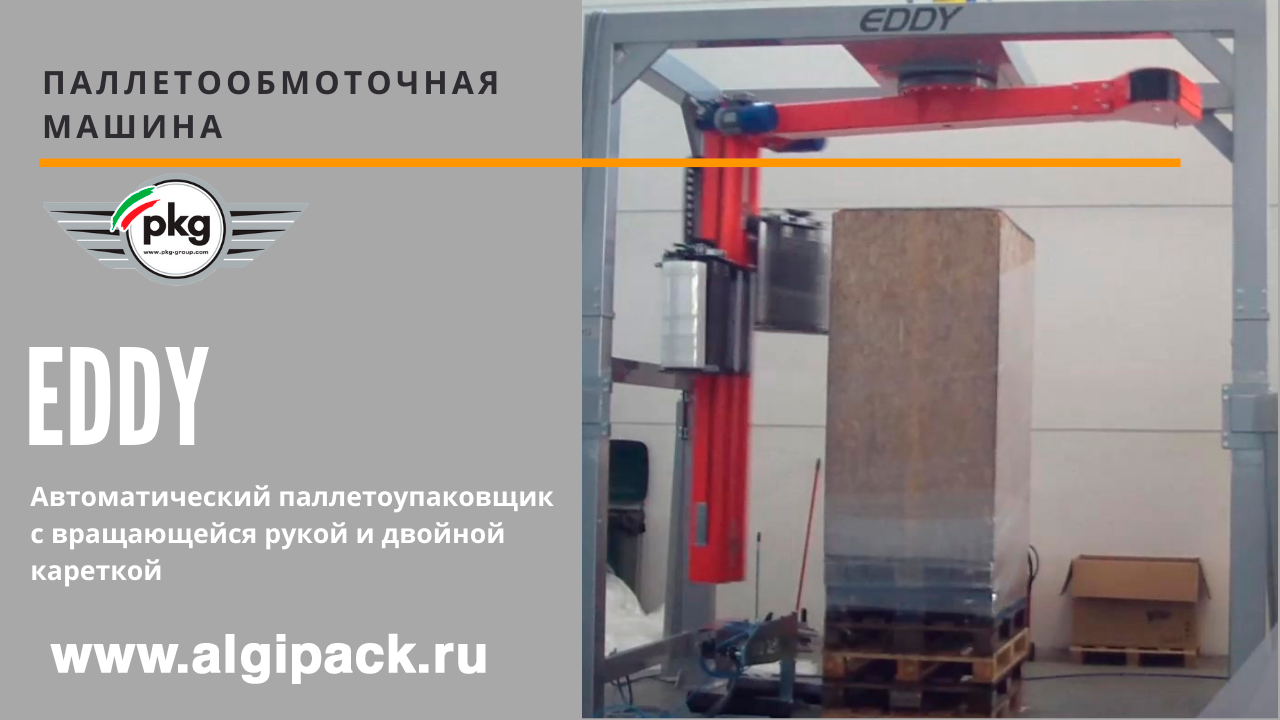

| Двойная каретка — удваивает производительность | |
| Гарантия: |
12 месяцев |
- Электрический шкаф ABB (IP 54)
- Главный выключатель Siemens
- PLC контроллер Siemens S 7 – 1200
- Панель управления Pro Face 6”
- Инвертор Lenze mono phase
- Защитное реле Siemens
- Кнопки Siemens
- Зажимы Weidmüller /Siemens
- Идентификация проводов Weidmüller /Grafoplast
- Фотоэлмент определения высоты паллет MD Sick Group
- Фотоэлементы MD Sick Group
- Ограждения безопасности Datalogic
- Сенсоры Omron
- Датчики безопасности Pizzato
- Коннекторы ILME
- Питание 24 V DC Omron
- Вспомогательные реле Omron/Weidmüller
- Реле Finder
- Реле безопасности Siemens
- Трансформаторы Belelli
- Автоматические выключатели Siemens
- Контакторы Siemens
- Редукторы Motovario (IP54)
- Двигатели Motovario (IP54)
- Двигатели с тормозом Motovario (IP54)
- Подшипники RIV – SKF – FAG
- Пневматика Pneumax
