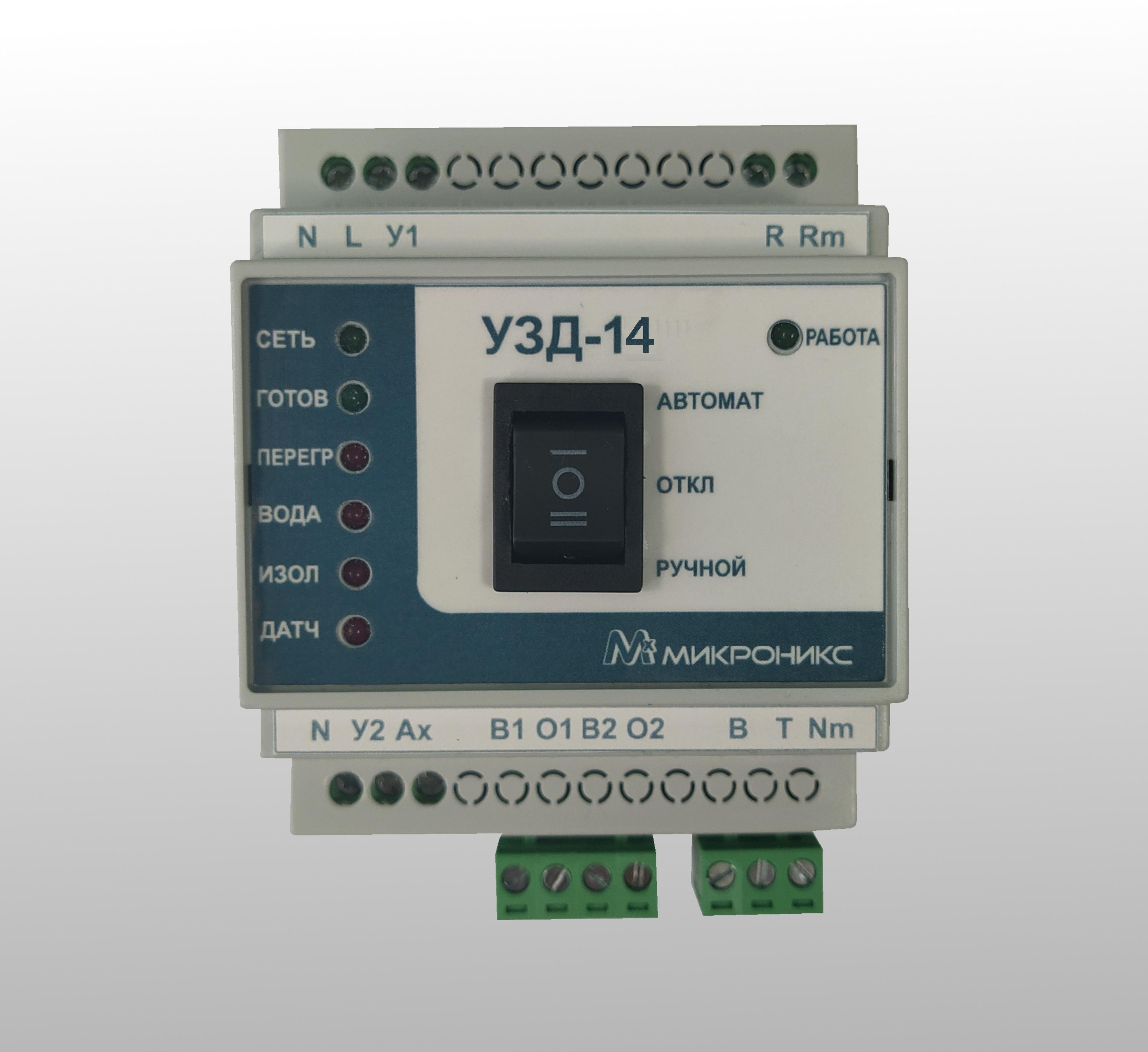

Устройство представляет из себя микропроцессорный контроллер и предназначено для защиты от аварий двигателей погружных насосов. Изделие обеспечивает возможность мониторинга состояния двигателя и управления двигателем. Изделие работает совместно с датчиками температуры и влаги, установленными в двигателе.

Функции

Изделие осуществляет защиту от:

• перегрева двигателя;

• попадания воды в двигатель;

• пробоя изоляции обмоток двигателя;

• неисправности датчиков.

Способом защиты является отключение двигателя.

Устройство индицирует причину срабатывания защиты, позволяя определить причину неисправности.

Дополнительные функции

Световые индикаторы состояния двигателя, состояния датчиков и аварии.

Преимущества

Изделие УЗД-14 является доработанной версией изделия УЗД-8Р с дополнительными функциями обработки уровней и управления насосом в ручном или автоматическом режиме.

Отличительные особенности

• Крепление на DIN-рейку с возможностью монтажа изделия на плоскость с помощью поставляемых по отдельному заказу элементов;

• Все выводы изделия, кроме контактов реле, гальванически связаны с питающей сетью.

• Для обеспечения безопасности токи и напряжения по всем выводам датчиков схемотехнически ограничены до безопасных величин.

• Наличие переключателя на верхней поверхности корпуса для выбора режима управления контактором насоса (ручной либо автоматический режим).

Принцип действия

Силовым элементом изделия, осуществляющим коммутацию нагрузки, является реле с переключающимися контактами и переключатель режимов работы.

Замыкание нормально разомкнутых контактов соответствует отсутствию аварийных ситуаций, размыкание — аварии или отсутствию питания.

После подачи напряжения питания устройство блокирует готовности реле на время прохождения переходных процессов (примерно 3 сек). В этот промежуток времени все индикаторы погашены, кроме индикатора "СЕТЬ". После этого производится измерение параметров по цепям датчиков и сравнение измеренных значений с порогами.

Контроль датчика температуры и датчика влажности производится непрерывно в течение всего времени работы устройства, контроль изоляции отключается на время работы двигателя.

Если все датчики находятся в состоянии "Норма", то устройство включает выходное реле, нормально разомкнутые контакты которого замыкаются и включается индикатор "ГОТОВ". Устройство готово к работе.

Если хотя бы один из датчиков вышел из состояния "Норма", устройство с задержкой времени 2-3 сек (для исключения ложных срабатываний от помех) переводит реле в исходное, т.е. выключенное состояние. При этом гаснет индикатор "ГОТОВ" и зажигается индикаторы причины аварии. В таком состоянии устройство находиться неограниченно долго до устранения причины аварии.

После устранения причины аварии (т.е. все датчики перешли в состояние "Норма") устройство с задержкой времени 1 cек (для исключения ложных срабатываний от помех) включает индикатор "ГОТОВ" одновременно с включением выходного реле, переходя в рабочий режим.

Гарантия и сервис

Гарантийный срок эксплуатации – 12 месяцев с момента отгрузки изделия потребителю.

После окончания гарантийного срока эксплуатации изделие способно в полном объеме выполнять свои функции. Назначенный срок службы изделия составляет 10 лет.

Потребитель теряет право на гарантийный ремонт при нарушении условий транспортирования, хранения, эксплуатации, а также при повреждении пломб предприятия-изготовителя
