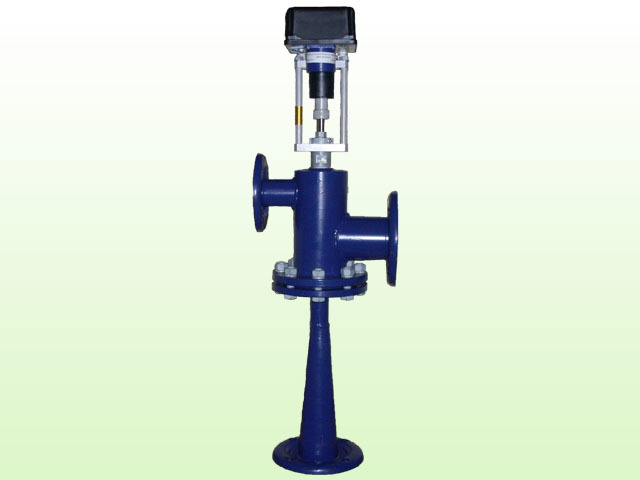

Регулирующий гидроэлеватор РГ Наименование изделия:Регулирующий гидроэлеватор РГ (40с941нж) Диаметр: ДУ50-Ду100 Давление: РУ 1.6 МПа Температура теплоносителя: до +150ºС Среда: вода и другие жидкости сходные по вязкости и совместимые с материалами внутренней части корпуса Назначение:регулирующий элеватор предназначен для применения в местных и центральных тепловых пунктах в системах теплоснабжения, осуществляя качественно-количественное регулирование смешения теплоносителя в качестве эжекционных насосов с регулируемым расходом рабочего потока и коэффициентом рабочего сопла. Гарантия: 48 месяцев Элеваторы регулирующие РГ-ХХ.Б-ХХ (40с941нж) являются трехходовыми эжекционными насосами с регулируемым сечением сопла с фланцевым присоединением к трубопроводам. Присоединительные размеры фланцев по ГОСТ 12815 на номинальное давление РN=1,6 (16 кгс/см2) для соответствующих номинальных диаметров DN. Общее устройство показано на рисунке 1. Корпусные части выполнены из конструкционных сталей обыкновенного качества по ГОСТ380, рабочие части: сопло и регулирующая игла (золотник) - из легированных корозионно-стойких сталей по ГОСТ5632, уплотнение разъема корпуса - паронит, уплотнение штока иглы -термостойкая резина. В состав регулирующего элеватора входит электрический привод - электромеханический прямоходный исполнительный механизм с шаговым электродвигателем.
