Щит освещения ЭЩР-ЩО защищает эксплуатируемые линии освещения от перегрузок и коротких замыканий

Предлагаем щит освещения ЭЩР-ЩО, предназначеный для приема и распределения электрической энергии напряжением 380В трехфазного переменного тока частоты 50Гц в жилых и общественных зданиях в цепях освещения. ЭЩР-ЩО защищает линии освещения от перегрузок и коротких замыканий и позволяет выполнять оперативные коммутации. Щит также может быть оборудован временным таймером или выносным датчиком уличного освещения для автоматического включения/выключения освещения. ЭЩР-ЩО может иметь напольное, навесное или встраиваемое исполнение. Степень защиты щита IP-21 либо IP-54.

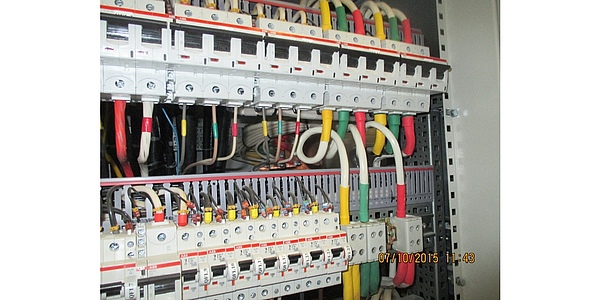

Согласно требованиям ПУЭ все токоведущие части ЭЩР-ЩО прикрыты от случайного прикосновения защитными панелями. Для удобства персонала на передней панели ЭЩР-ЩО установлена информационная светодиодная индикация наличия напряжения питания на входе щита. Также возможно установка светодиодной индикации по групповым автоматам и состоянию датчика уличного освещения. Это позволит визуализировать работу щита и облегчит его настройку.

В состав ЭЩР-ЩО могут входить однофазные и трехфазные счетчики электрической энергии. Потребители, подключенные к ЭЩР-ЩО, - лампы освещения имеют высокую чувствительность к уровню напряжения питания. Для ламп накаливания физически это выражается в резком падении светоотдачи и мигании даже при небольшом (15- 20В) провале напряжения и ускоренном перегорании при превышении 220В на 20-25В.

С люминесцентными лампами ситуация сложнее. Пониженное напряжение ведет к обрыву электронного шнура в трубках и постоянному перезапуску ламп. Через пару часов такого режима неизбежна поломка стартеров либо перегрев балласта. Длительное повышение напряжения опять же вызывает перегрев и тепловой пробой балласта.

Энергосберегающие лампы (с электронным балластом) с одной стороны имеют существенно более широкий диапазон рабочего напряжения, но с другой - высокую чувствительность к помехам. Вся энергосберегающая лампа (трубка, плата балласта, корпус) стоит в 8-10 раз дешевле блока питания компьютера со схожим принципом работы. Понятно, что полноценной защиты от импульсных помех там нет, а на входе балласта лампы стоят транзисторы, и они очень не любят импульсные броски напряжения.

Поэтому в тяжелых сетях для защиты осветительного оборудования от кратковременных, импульсных бросков напряжения (ведущих к преждевременному выходу из строя ламп) в ЭЩР-ЩО устанавливают защитные варисторные модули. Такое решение положительно зарекомендовало себя в промышленных сетях, сельских районах, на строительных площадках с большим количеством силового и сварочного оборудования. Но необходимо помнить, что варисторные блоки совершенно не эффективны при провалах питания и длительных перенапряжениях сети. В таких условиях необходимо применение стабилизаторов напряжения.
