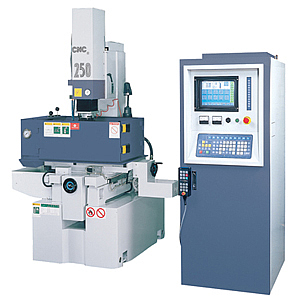

Копировально-прошивной станок с ЧПУ, с функцией "автотехнолог" CNC-250, Тайвань
Применение:
Производство пресс форм, вырубных штампов, обработка отверстий в заготовках из нержавеющих, труднообрабатываемых твердых обработка турбинных лопаток и во многих других производственных процессах.
Конструктивные особенности станка:
• Станина станка, колонна, рабочие столы и ряд других базовых корпусных узлов станка изготовлены из высокопрочного мелкозернистого чугуна – механита (mechanite cast iron). Конструкция станины спроектирована таким образом, что влияние температурных и механических воздействий распределяется по станине симметрично, это не позволяет деформироваться станине.
• Прошивные станки CNC ведут эрозионную обработку по 3-м осям: X, Y, Z. Дополнительно станки возможно оснастить 4-й осью C (поворот электрода), которая расширяет функциональные возможности станка,а также возможна установка поворотного (ось А) или наклонно-поворотного (ось А+В) стола. Таким образом, максимальное количество программно-управляемых осей может быть шесть.
На всех трех осях (X,Y,Z) станков установлены прецизионные линейные направляющие класса P1 (class P1), а управление перемещениями осуществляется с помощью серводвигателей, при этом реализована полная обратная связь за счет использования высокоточных оптических линеек с разрешением 1 мкм.
• Для обеспечения автоматической обработки с использованием нескольких электродов (черновой, получистовой, чистовой) электроэрозионные прошивные станки серии CNC могут комплектоваться магазином для автоматической смены инструмента.
Стандартная комплектация:
• Стандартный держатель электрода
• Лампа рабочего освещения
• Набор инструмента для обслуживания станка
• Набор крепежной оснастки
• Бумажные фильтры
• Комплект уровневых болтов и подкладок
• Автоматическая система пожаротушения с огнетушителем
• Пульт управления выносной на проводе
• Инструкция по эксплуатации на русском языке
Параметры Единицы
измерения CNC-250 G60A
Внутренний размер ванны (Д х Ш х В) мм 750 х 500 х 340
Размер рабочего стола мм 600 х 300
Перемещения рабочего стола мм 300 х 200
Перемещения шпиндельной бабки мм 200
Перемещения шпинделя мм 180
Минимальное-максимальное расстояние
между электродом и поверхностью стола мм 0–380
Максимальный вес электрода кг 50
Максимальный вес заготовки кг 300
Размеры станка (Д х Ш х В) мм 1200 х 1200 х 2240
Размеры упаковки (Д х Ш х В) мм 1245 х 1215 х 2220
Вес Нетто кг 1050
Система СОЖ
Емкость бака л 300
Фильтр / насос шт. 2 / 1
Тип диэлектрика – РЖ-3 или аналог
Размер блока СОЖ мм 1350 х 1400 х 2050
Размер упаковки блока СОЖ мм 1210 х 1110 х 1025
Вес Нетто кг
Генератор
Максимальный выходной ток А 60
Энергопотребление кВА 6
Максимальная производительность мм3/мин 550
Износ электрода %
