Четвертая ось для обработки балясин. Система управления Richauto A18. Реечный стол. Сварная стальная рама. Вес 1150 кг. Возможности модификации.

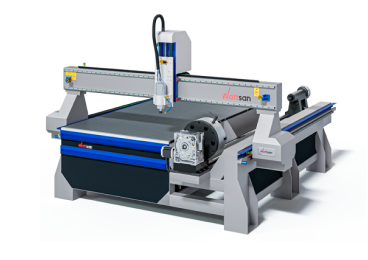

Фрезерный станок WATTSAN M1 1325 RD — продвинутая и модернизированная версия классической модели M1 1325. Данная модель нашла применение во множестве областей, но особенно в деревообработке. Произошло это благодаря выдающимся характеристикам и конструктивным особенностям, о которых вы узнаете в описании ниже.

Обзор фрезерного станка WATTSAN M1 1325 RD Конструктивные особенности

Рабочее поле станка WATTSAN A1 1325 имеет размер 1300×2500×200 мм, покрытие стола — реечное, но возможна установка вакуумного стола, который закрепляет обрабатываемый материал на рабочей поверхности без использования дополнительных приспособлений. Данная модель оснащена шпинделем с цанговым патроном ER-25 и мощностью 3 кВт, для которого в станок встроена водяная система охлаждения.

Среднеформатный фрезерный станок с ЧПУ обеспечит надежную и стабильную работу раскроечного цеха вашего производства.

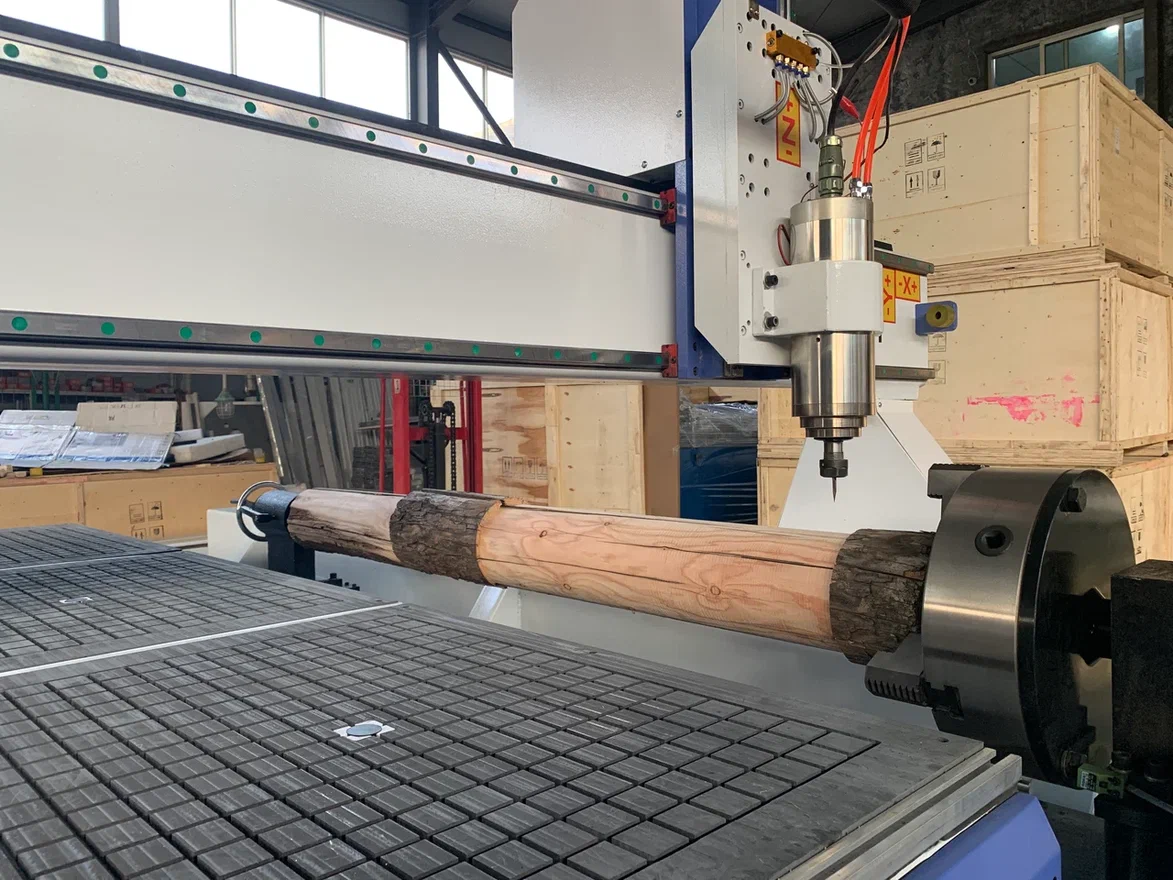

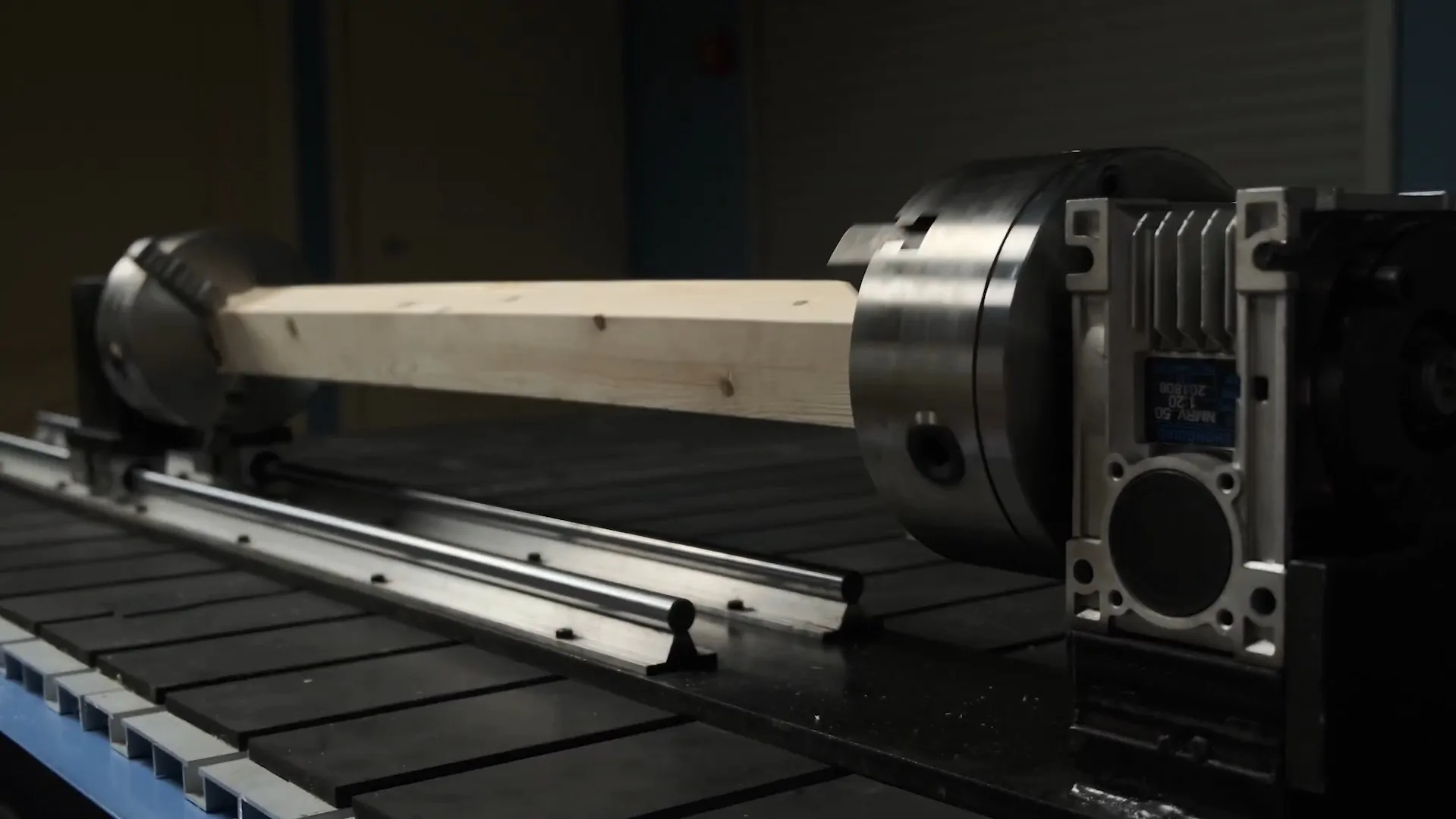

Четвертая ось

Станок можно назвать комбинированным — WATTSAN добавили четвертую ось в виде поворотного устройства для обработки балясин и других цилиндрических изделий. Данная особенность нашла особенное место в деревообработке, в частности — в мебельном производстве.

Максимальная длина заготовки для поворотного устройства — 2100 мм.

Трехфазные шаговые двигатели

Второе существенное отличие M1 1325 RD от стандартной комплектации — движение и перемещение портала происходит с помощью трехфазных шаговых двигателей, что влияет на скорость, точность позиционирования и повторяемость.

Планетарные редуктора

Третье отличие связано с применением планетарных редукторов на фрезерном станке. Это дает возможность станку обрабатывать любые материалы, в плоть до металла, а так же продлевает срок службы основных элементов в разы!

Области применения станка

• Деревообработка
• Мебельное производство
• Декор и дизайн
• Легкая промышленность
• Сувенирное производство

Корпус станка

Сам станок выполнен из толстостенного стального профиля. Конструкция стандартной комплектации весит одну тонну, в модели с аббревиатурой RD вес увеличивается, но незначительно.

Рабочее поле состоит из параллельных Т-образных реек. Зажим заготовки выполняется механическими приспособлениями. Возможна модернизация на более комфортный вакуумный стол с автоприсосом заготовки к поверхности.

Поворотное устройство интегрировано в корпус и выступает как четвертая ось.

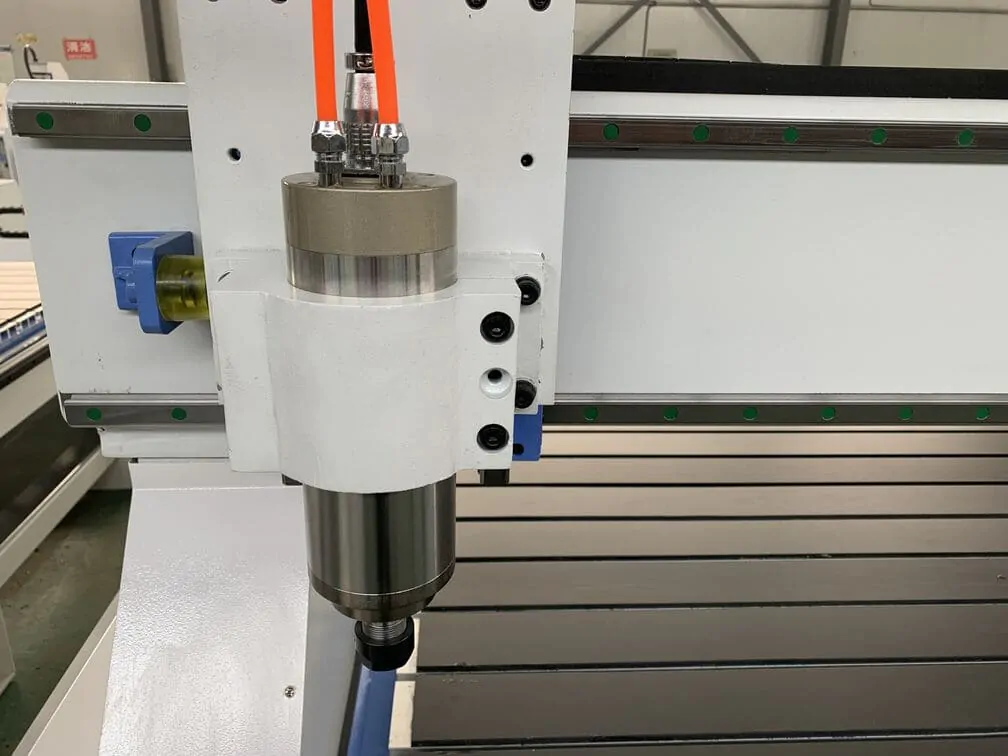

Шпиндель и работа фрезера

В стандартной комплектации фрезерный станок оснащается шпинделем 4,5 кВт с водяной системой охлаждения. Цанговый патрон — ER-25. Точность перемещения ±0,05 мм, скорость перемещения портала — 25000 мм/мин, предельная скорость в работе — 15000 мм/мин.

Управление

В комплекте идет четырехосевая система управления Richauto A18. Работа со станком осуществляется через программное обеспечение NcStudio.

Опции

• DSP-контроллер — 45000 рублей;
• Система управления Syntec
• Вакуумный стол — 72000 рублей;
• Шпиндель 4,5 кВт (воздушное охлаждение) — 37000 рублей;
• Шпиндель 5,5 кВт (водяное охлаждение) — 38000 рублей;
• Шпиндель 6 кВт (воздушное охлаждение) — 44000 рублей;
• Ручная автосмазка — 10000 рублей;
• Автосмена инструмента
• Датчик инструмента
