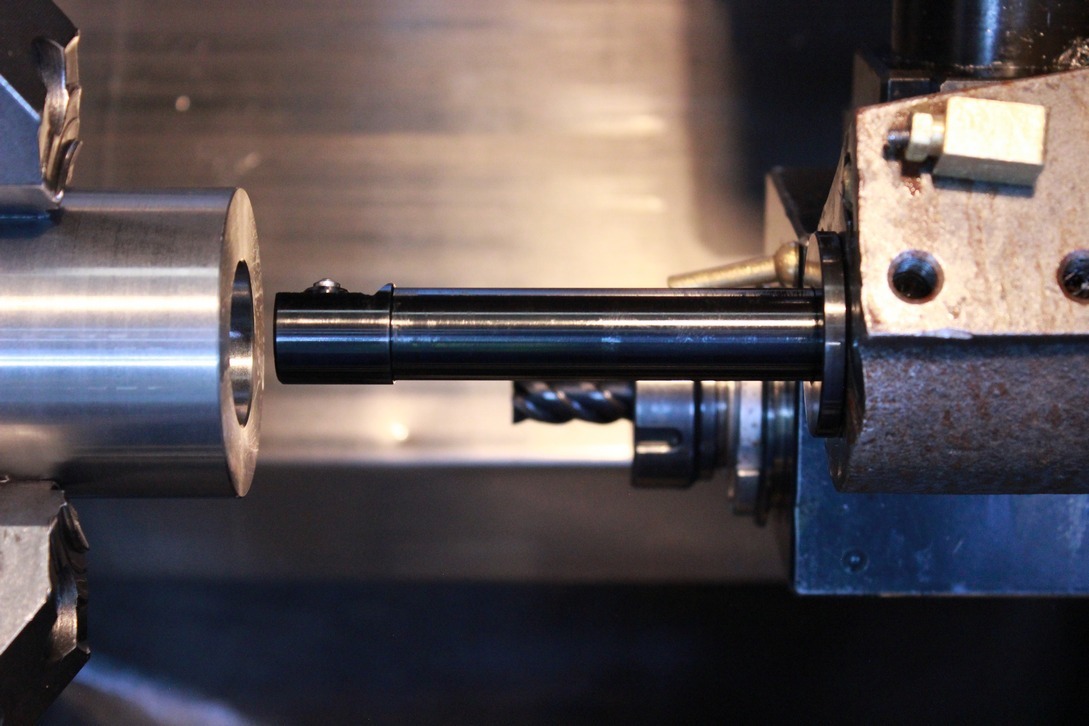

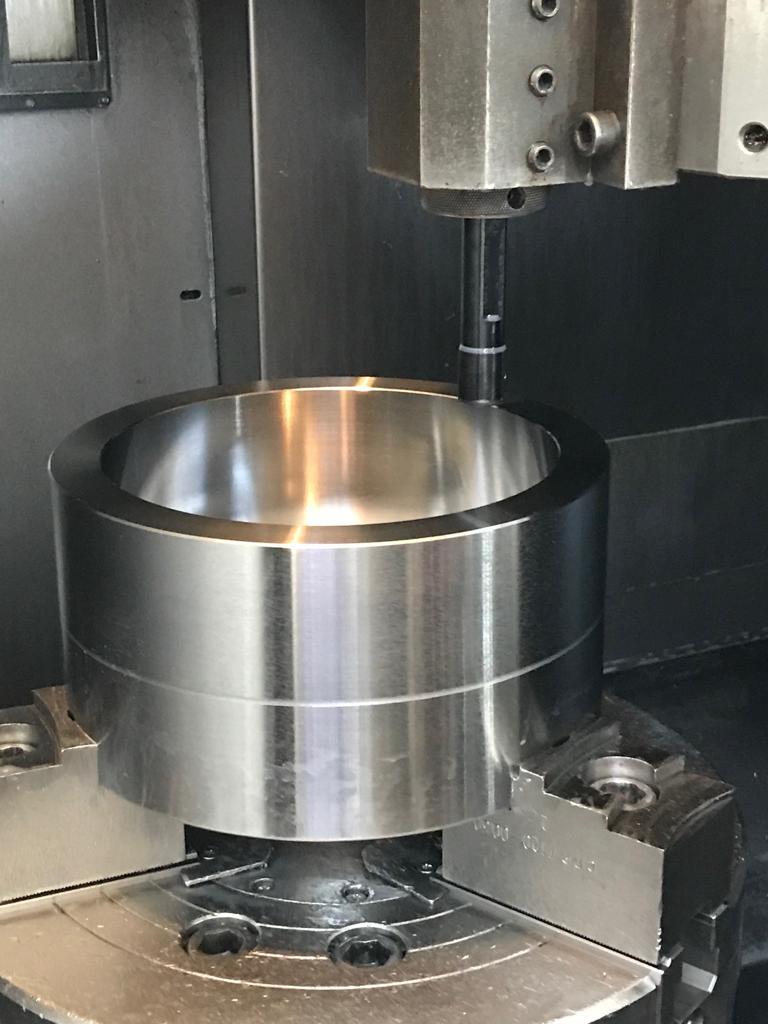

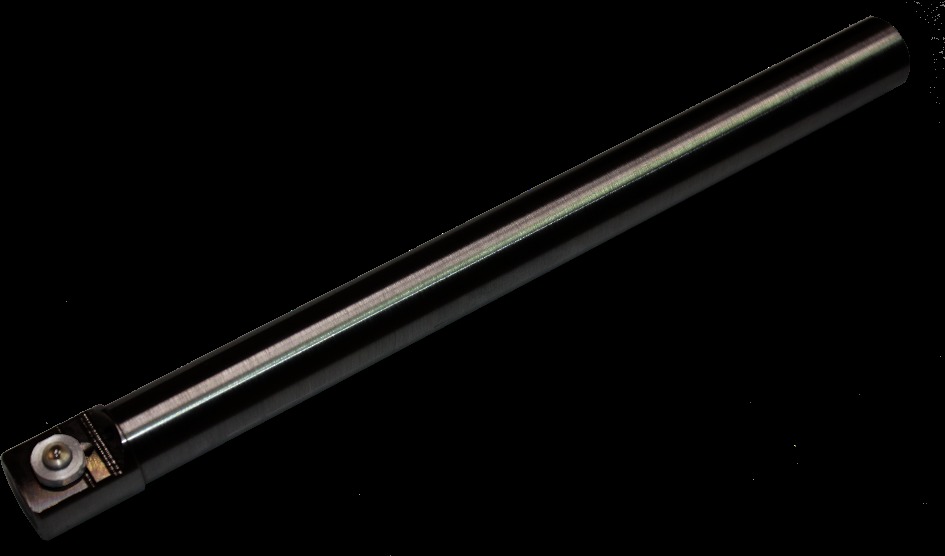

Алмазный Выглаживатель ST-6 используется для отделочно-упрочняющей обработки внутренних поверхностей тел вращения отверстий, трубок, гильз.
Минимальный диаметр отверстия - 25 мм
Максимальная глубина обработки - 170-180 мм
ограничения обработки - отверстия не менее 25 мм
Поставляется с круглым хвостовиком Ф 16, Ф20, Ф25,
Используются инденторы из природного алмаза (ПА)
Рекомендуется использовать на универсльных станках и станках с ЧПУ, которые могут обеспечить
финишное точение (Ra 1,25 и выше)!
Шероховатость перед обработкой не более Ra=1,25 мкм.
Пример деталей - гидроцилиндры, посадочные поверхности в корпусах под подшипники.
Внутренний подвод СОТС
Diamond burnishing tool ST-6 is used for finishing internal surfaces of bodies of rotation and holes.
Maximum hole depth 150 mm.
The minimum diameter of the hole machined 1,25 mm.
Comes with a round shank diameter 16, 20, 25
Natural diamond indenters are used.
It is recommended to use on machines that can provide finishing internal turning operations!
Roughness before processing is not more than Ra = 1.25 microns.
An example of parts - hydraulic cylinders, landing surfaces in cases under bearings.
RDB-3, RDB-5 Cogsdill,
Baublies AG, ultimate precision machine tools
Наконечник для выглаживания, алмазный выглаживатель, микровыглаживание, упрочнение, накатное полирование, улучшение поверхности, суперфинишная обработка, обкатка, наклеп, ППД, пластическая поверхностная деформация
Качество хромового покрытия может быть повышено путем алмазного выглаживания его поверхности. Такая обработка уплотняет поверхностный слой и устраняет нарушения герметичности плотных сопряжений хромированных деталей из-за наличия в хроме микротрещин.
Алмазное выглаживание позволяет увеличить твердость поверхности матриц и пуансонов более 1500 НV.
Шероховатость поверхности инструмента снижается до Ra 0,1 мкм.
Глубина упрочненного слоя составляет 200…250 мкм.
Оптимизация микрорельефа поверхности позволит дополнительно повысить стойкость штампов
Алмазное выглаживание поверхностного слоя деталей машин.
Manpower and Machine Downtime
Выглаживание - прогрессивный, высокоточный и самый экономически выгодная технология финишной отделочно-упрочняющей обработки деталей. Ученые и инженеры "Предприятия"Сенсор" довели известную и широко применяемую на Западе и в СССР технологию алмазного выглаживания до совершенства. Выглаживающие и наноструктурирующие инструменты "SENSOR-TOOL" © демонстрируют стабильность обработки, высокую скорость выглаживания и значительно более доступны по цене, чем мировые аналоги. Все инструменты запатентованы в России и за рубежом, выпускаются серийно и успешно применяются на ведущих металлообрабатывающих предприятиях России. "Предприятие"Сенсор" - единственный производитель выглаживателей в России.
Diamond burnishing is a progressive, high-precision and most most cost-effective technology for finishing workparts. Scientists and engineers of Sensor Co LTD have brought to perfection the technology of diamond burnishing known and widely used Worldwide and in the former USSR. Diamond burnishers and nanostructuring burnishing tools "SENSOR-TOOL" © demonstrate the stability of processing, high speed of burnishing and are much more price-affordable than world analogues. All tools are patented in Russia and worldwide, are produced in series and are successfully applied at leading metalworking enterprises in Russia. Sensor Co Ltd - is the single manufacturer of burnishing tools in Russia.
